一、产品概述

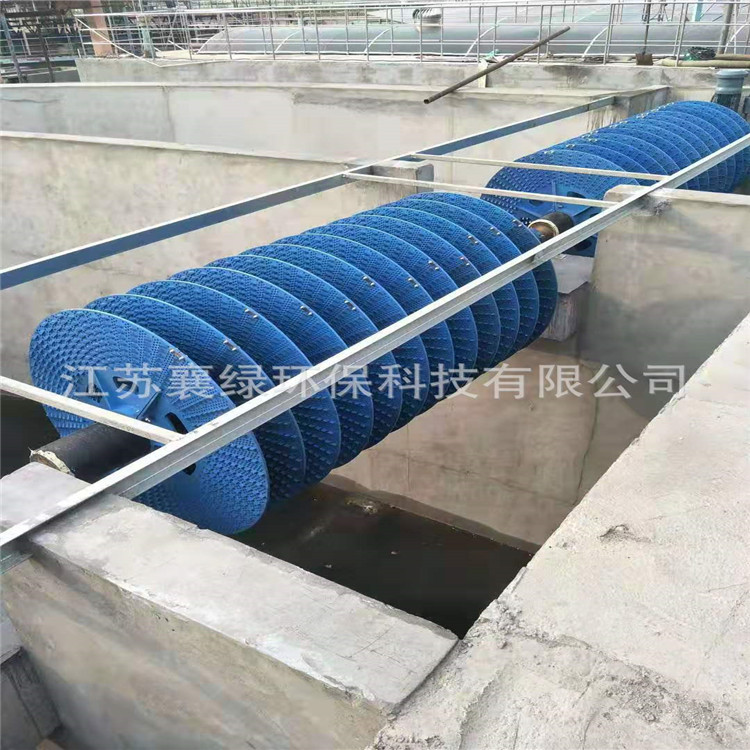

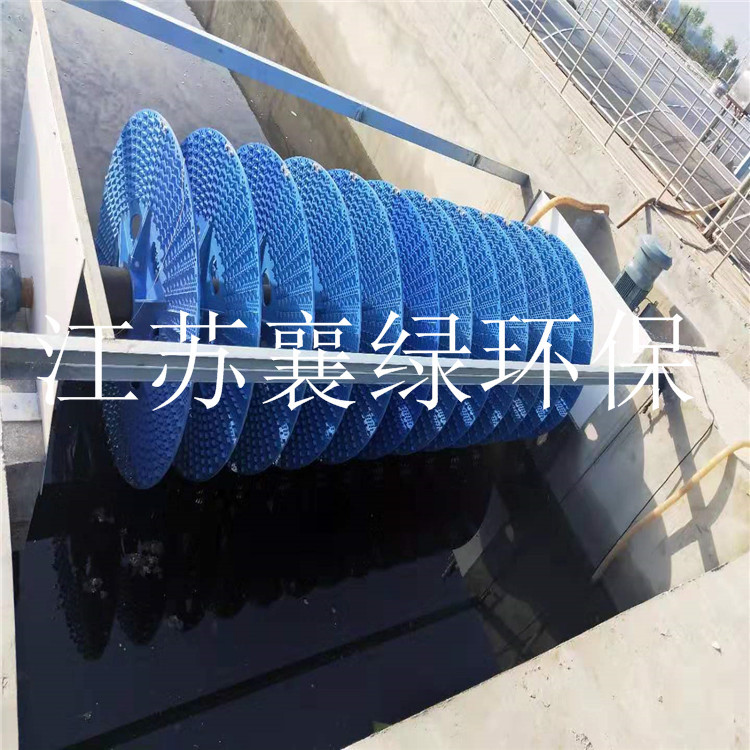

YZP型转碟曝气机（又称转盘曝气机）是污水处理厂氧化沟工艺中的关键设备，是卧轴式表面曝气机。其作用是向污水中充氧，推动污水在沟中循环流动以及防止活性污泥沉淀，使污水和氧充分混合接触，完成生化过程。它具有工作水深大、混合能力强、推动力大、充氧效率高、动力效率高、防腐性能好、使用寿命长，以及组装灵活、安装维护方便、运行费用低等特点。
二、 工作原理
YZP型转碟曝气机主要有驱动装置、弹性连轴器、转轴、碟片和轴承座等组成。通过电机驱动减速箱的水平输出轴带动曝气机转盘旋转，曝气机的碟片运行时形成无数小水帘，将空气裹入水中，同时曝气机碟片上的盲孔结构可以带入大量空气和水处理水充分混合，空气中的氧于是融入水中，形成水体充氧。碟片旋转推动污水在氧化沟中向前推动，使沟内活性污泥呈悬浮状态，促进生化反应的有效进行。
三、 技术参数
|
规格型号 |
YZP-1400转碟曝气机 |
YZP-1800转碟曝气机 |
|
曝气转碟直径 |
1400mm |
1800mm |
|
适用工作水深 |
≤5m |
≤6.2m |
|
适用转速 |
50~65rpm |
43~58rpm |
|
经济转速 |
55rpm |
50rpm |
|
适用浸没深度 |
400~530mm |
500~710mm |
|
经济浸没深度 |
500mm |
670mm |
|
单碟充氧能力 |
1.4~1.86kgO2/h.ds |
1.8~3.8kgO2/h.ds |
|
动力效率 |
3.26 kgO2/kw.h |
2.8 kgO2/kw.h |
|
水平轴跨度 |
单轴:≤8m，双轴:8m~14m |
单轴:≤8m，双轴:8m~14m |
|
碟片安装密度 |
< <5ds/m |
<4ds/m |
|
平均底部流速 |
0.28m/s（水深4.5m时） |
0.3m/s（水深5.5m时） |
四、 主要结构
YZP型转碟曝气机主要有驱动装置、弹性联轴器、转轴、碟片和轴承座组成。
■ 驱动装置：由电机和减速机两部分组成，其中电机可分为单速电机、双速电机、调速电机等三种（无特殊要求都按单速电机提供）。驱动电机按安装方式分，有立式和卧式两种。采用立式电机驱动，配套专用螺旋圆锥、圆柱齿轮减速器，具有占地面积小，便于工程布置，污水水雾对电机绝缘性能影响小等特点。
■ 弹性联轴器：有弹性柱销连轴器橡胶接触性弹性联轴器两种形式可供选择，用来传动动力，可吸收震动，并补偿角偏移。
■ 转轴：采用厚壁无缝钢管制造，表面采取玻璃钢（热固化压铸一次成型）或用重防腐或喷锌和喷不锈钢处理。它具有重量轻、强度大、防腐能力强的特点。

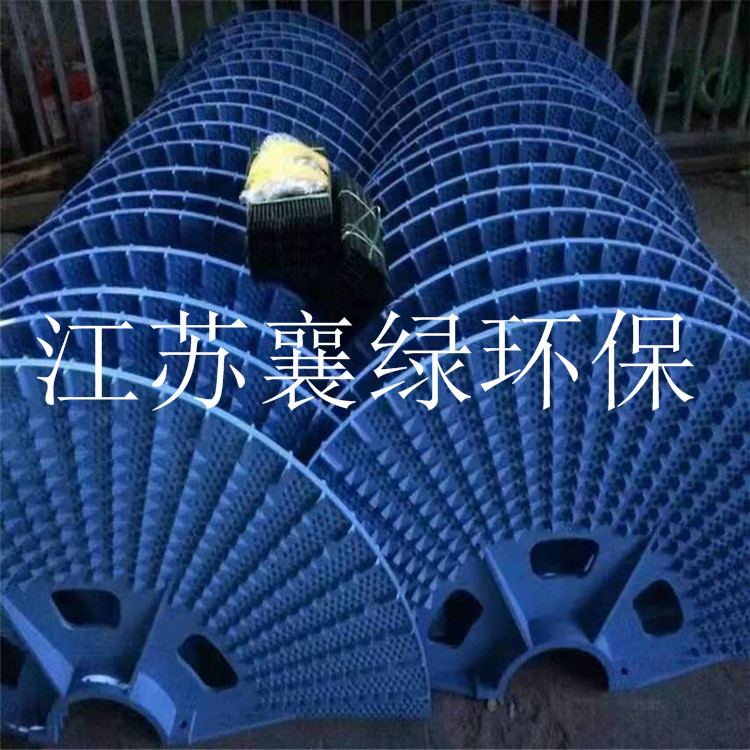

■ 碟片：采用轻质高强度的玻纤增强聚丙烯注压而成，其上均布满轮牙，泼水瓣、储氧沟、离心槽等结构，各自的作用为：
1、 轮牙：主要起推动作用；
2、 泼水瓣：使水雾和氧气充分接触混合至饱和状态再落入池水中；
3、 储氧沟：将沟内空气泡强制带入水中并切割打碎，使之和池水充分混合乳化；
4、 离心槽：在碟片壳处的“死水”在离心力的作用下沿离心槽射出并合空气接触氧化；
5、 充氧能力不够时，可加装盘片，增加充氧能力。曝气转盘被分成两个半片，可在任何场合下很容易的装在轴上，并采用防滑装置，防止运转时转盘发生松动。
■ 轴承座：支撑曝气机重量，承受运转荷载，并能补偿转轴由于热胀冷缩引起的长度变化。
