新疆矿用防爆风动涡轮潜水泵厂家现货

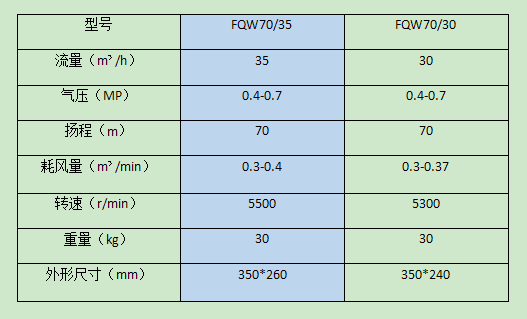

主要技术参数：
型号：FQW70/35
额定流量：35m3/h
额定扬程：70m
工作气压：0.5Mpa
耗气量：4.5-5m3/min
重量：40KG
外形尺寸：329*274*495mm
出水口径：40mm
产品结构与工作原理
矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
新疆矿用防爆风动涡轮潜水泵厂家现货
