铸钢法兰柱塞阀U41SM 特惠供应

详细资料：

铸钢法兰柱塞阀结构及特点：

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

1、为了保证产品的高可靠性和先进性，系统的选材均选用国内或国际优质名牌产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。

铸钢法兰柱塞阀安装和维修：

●本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用

铸钢法兰柱塞阀的阀体材料：

铸钢	铸铁	不铁钢	含钼不铁钢
WCB	HT200	CF8（304）	CF8M（316）

铸钢法兰柱塞阀的密封圈材料：

上密封圈材料	下密封圈材料
四氟乙烯加柔性石墨（PTFE）	四氟乙烯加柔性石墨（PTFE）

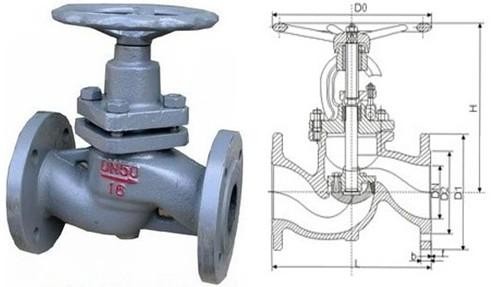

铸钢法兰柱塞阀主要外形尺寸和连接尺寸U41S-1.6

通径 DN	尺寸									重量（公斤）
通径 DN	L	D	D1	D2	b	Z- Φ d	H	H1	D0	重量（公斤）
15	130	95	65	45	14	4-14	116	144	80	3
20	150	105	75	55	16	4-14	142	176	100	5
25	160	115	85	65	16	4-14	163	205	120	6
32	180	135	100	78	18	4-18	182	227	120	8.5
40	200	145	110	85	18	4-18	20	260	160	11
50	230	160	125	100	20	4-18	230	286	180	15
65	290	180	145	120	20	4-18	250	310	200	22
80	310	195	160	135	22	8-18	269	340	240	30
100	350	215	180	155	24	8-18	278	356	280	41
125	400	240	210	185	26	8-18	332	440	320	60
150	480	280	240	210	28	8-23	434	562	360	90
200	600	335	295	265	30	12-23	498	660	460	140
250	700 730	405	355	320	38	12-23	540	660	500	240
300	750 698	460	410	360	38	12-23	650	660	550	350
