电动液压弯排机是一种新型的弯制铝排，铜排的新额工具，它具有结构合理，操作方便，使用安全。
DWP电动液压弯排机用途及特性

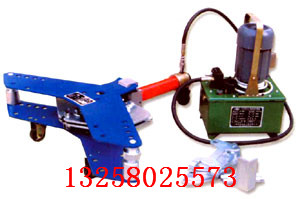

DWP电动液压弯排机由手动泵（电动泵），高压；输油管，快速接头， 工作缸 ，弯排部件(包括上、下花板，夹板模头，直角模头，辊柱， R模板等)组成。是一种新型的弯制铝排，铜排的新型工具，它具有结构合理，操作方便，使用安全。适用于弯制铝排、铜排，应用于工矿企业、变电所、电厂以及广大电力行按装电力线路的铝排或铜排的弯制和修理。
电动液压弯排机技术参数：
1、型号：DWP-10A
2、最大工作压力：63MPa
3、最大工作行程：250mm
4、弯排范围：铝铜排宽度40、50、60、80、100、120、125
厚度：4-10mm
5、弯曲角度：α≥90°
6、弯曲半径：2.5倍排宽
7、油箱容量：2kg
8、液压油牌号：N15
9、最大操作力：≤400N
表一
|
型号 |
DWP-10A |
DWP-12A |
|
弯曲角度a |
180度>a≥90度 |
180度>a>90度 |
|
弯排半径mm |
2.5倍排宽 |
2.5倍排宽 |
|
弯排厚度mm |
4、5、6、8、10 |
4、5、6、8、10、12 |
|
弯排宽度mm |
40、50、60、80、100 |
40、50、60、80、100、120 |
|
最大工作压力MPa |
45 |
50 |
|
最大工作行程mm |
250 |
320 |
|
液压油牌号 |
N15 |
N15 |
SWP-10S、SWP-12A液压弯排机模板分配情况
表二
|
排宽mm |
排厚mm |
模板半径mm |
模板厚度mm |
代用说明 |
|
40 |
4、5、6、8、10 |
100 |
4、5、8 |
10mm排厚用4+5mm模板合用； |
|
50 |
4、5、6、8、10 |
125 |
4、5、8 |
|
|
60 |
4、5、6、8、10 |
150 |
4、5、8 |
|
|
80 |
8、10 |
200 |
8、10 |
/ |
|
100 |
8、10 |
250 |
8、10 |
/ |
|
120 |
8、10、12 |
300 |
8、10、12 |
/ |
电动液压弯排机使用方法 ：
1、先将工作油缸(1)伸进方档块(3)孔内，将螺帽拧到底。使螺帽与方档块靠紧再旋紧蝶形固定螺丝，然后，将压高管端 部快速接头活动部外套向后拉，并套在工作油缸接头上手放松，活动部份恢复到原位即自行扣上，再将泵体上的放油螺钉(15)旋紧即可工作，同样，当工作完后将放油螺钉放松，工作缸就
会自动回缩。
2、平弯时(图见一)打开上花扳(4)将夹板模头部(8)装进工作油缸头，根据所弯排的厚度，R，选择R模板(7)与铝排
或铜排一起放进夹板模头中，然后压紧夹板，将两只辊柱(6)的槽宽对应向着铝排和铜排厚度，并且放入相应的尺寸孔中，再将上花板盖上，把所弯铝排或铜排顶入槽中，但排须伸出辊柱100mm以上，如如果最大行和超过200mm以上，可接长顶杆—头套进工作油缸头部，另一头装进夹板模头仍可操作。
3、立弯时(见图二)，打开上花板，将直角模头(9)装进工作油缸头部，在下花扳(5)孔(18)插上两只22的销子（11），再将上花板盖上，铝排或铜排放在销子与直角模头之间即可工作，所弯两直角间最小距离为40mm，已弯R排如再要立弯时，打开上花板把联杆板(10)套在T字形接头中插入12的长螺栓，联杆板套入二只22的销子即可工作。
4、凡是按照标准的排宽x2.5的弯曲半径R以及弯曲角度d>90度的弯曲条件下，可以回弹角度。
5、辊柱有五条槽，分二端使用，一端的位置线以下花板到槽下口为64mm，如用另一端必需调头使用。
6、油泵内需加油内，可卸下油泵的尾端橡胶盖(14)再旋去M8六角螺钉，露出装油管即可加油。
7、铜排要回火才能使用。
8、 R100、R125、R150、弯8mm排用2块4mm板合用， 弯6mm用5mmR板代。
9、电动泵请参照电动泵使用说明书。
电动液压弯排机注意事项
1、使用时如出现空打现象，可先旋松泵体上的放油螺订，
将泵垂直起来头向下空打几下，然后而旋紧放油螺钉，即可继续
使用。
2、在有载荷时切忌将快速接头卸下。
3、本机是用油为介质，必须做好油及本机的清洁保养工
作，以免淤塞或漏油，影响使用效果。
