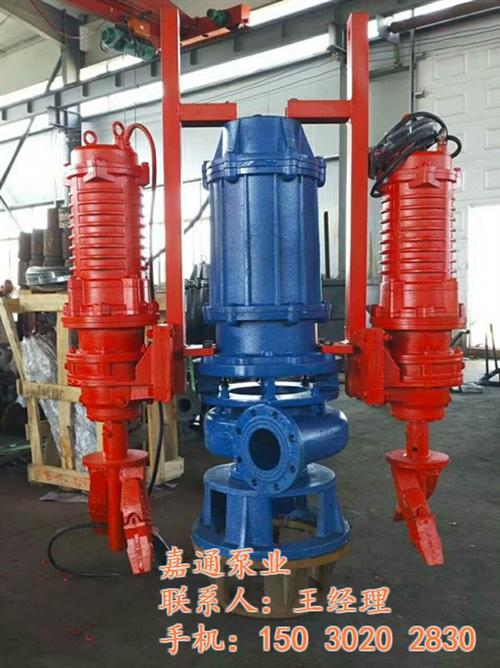

一、概述1、 ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水利机械，该产品选材精良、结构先进、过流通道宽阔、排污能力强。适合于输送含有沙石、煤渣、尾矿等固体颗粒的液体，主要用于冶金、矿山、火力发电厂等企业泥浆类液体的清除及输送，是传统泥浆泵的理想替代产品。该系列产品是吸收国外先进技术设计m3制造。水泵除主叶轮外在底部增加一套搅拌叶轮，能将沉淀的淤渣喷击成湍流，是水泵在没有辅助装置的情况下能够实现高浓度输送。独特的密封装置的运行可靠性，大大延长了其使用寿命。电极采用过热保护，根据用户的要求可增加近水检测等多种保护装置，能在恶劣工况条件下长期安全运行。2、 型号意义：如ZJQ200-15-22LZJQ:型号特征：潜水渣浆泵200：额定流量200?/h15:额定扬程15m22:电机配套功率22kwL:附加冷却装置

二、 结构特征与工作原理:     ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。其主要特点如下：1、 整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。2、 除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。3、 叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。4、 不受吸程限制，吸渣效率高，清淤更彻底。5、 无需配备辅助真空泵，投资更低廉。6、 无需配备辅助搅拌或喷击装置，操作更简便。7、 电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。8、 搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。9、 设备直接潜入水下工作，无噪音及震动，现场更整洁。

1.启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏，紧固件是否松动或脱落。

2.检查电缆有无破损、断裂等现象，如有损伤，需要更换以免漏电。

3.检查电源装置是否安全可靠，额定电压与铭牌必须相符。

4.用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50M。

5.严禁用泵的电缆作为安装和起吊绳用，以免发生危险。

6.泵的旋转方向从进水口看为逆时针转动，如果反转，须将电缆线中的任意两根线对调一下接线位置，水泵即可正转。

7.水泵应垂直潜入水中，不允许横放，不能陷入污泥中，水泵移动时，必须切断电源。

8.电泵多次使用后，必须放入清水中运转数分钟，防止泵内留下沉积物，保证电泵清洁。

9.电泵长期不用时，应将电泵从水中取出，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。

10.在正常工作条件下，电泵工作一年后，应进行维护保养，更换已磨损的易损件，检查紧固状

态，补充或更换轴承润滑脂及油室中的绝缘油，保证电泵良好运转。

{精}四大优势：

一、自带搅拌叶轮。能将沉淀物搅起，无需其他辅助设备。

二、耐磨。叶轮为闭式叶轮，效率高、更耐磨；过流部件（叶轮、泵壳、搅拌叶轮等）采用高铬耐磨合金材质。

三、三重保护，防止烧电机。电机内有感应探头，接控制柜后实现：油室浸水、电机室浸水、电机过热保护。

四、机泵一体，移动方便。直接潜入水底，不受吸程限制。

定货须知：1、定货时请注明产品规格、型号，成套范围。 2、蜗壳、叶轮、搅拌叶轮、内泵盖、吸水板、机械密封、油封等易损件，用户可根据需要单独购买以备急用。 3、如果用户的使用场合与规定使用条件如电压、频率不符或水质不符，用户均可提出要求进行特殊定货。zjq潜水泥浆泵型号意义：zj为“泥沙”拼音首字母，适用于抽取泥沙、矿砂、河沙、海砂、矿浆等介质。

Q为“潜水”拼音首字母，该型号泵工作方式为潜水式。

产品分类： 一、叶轮式泵 如：离心泵、混流泵、轴流泵等、旋流泵；

二、容积泵 如：柱塞泵、齿轮泵、螺杆泵、叶片泵等；

三、其他类型 如：射流泵、水锤泵等。

其中叶片泵按照结构形式（轴的位置）可分为：卧式和立式；按照工作位置可分为：潜水泵和地上泵。

渣浆泵、泥浆泵、砂（沙）泵和排沙潜水泵都是按照水泵的功能用途命名的,都属于杂质泵机械结构

深水吸砂泵能适应水下50M内的吸砂作业，电机腔内可填充两公斤干燥气压以抵消大部分水下压力，从而有效阻止泥沙和水进入电机腔，设立气压保护装置，当电机腔内低于0.8公斤气压时自动报警，为泵核心部件的安全再添一道防线。

      上端盖接线装置引进国外先进技术，方便快捷，同时将电机腔与接线盒隔绝，从根本上解决了国内水泵因电缆线及接线盒进水影响电机的问题。

叶轮上添置副叶轮，能够有效缓解机械密封压力，防止泥沙窜入。

叶轮与主轴之间采用锥度设计，特别添加三道油封在叶轮外侧，密封同时防止以往啃轴现象发生。

      泵体维修拆卸技术均与国外接轨，配套有专用拆卸工具，省时省力，方便快捷。

配备吸砂头装置，吸纯砂时无须高压水枪冲洗，出砂量高，不易堵死。
