SH双吸泵SH型双吸泵 型号的意义： 10SH-13A 10—吸水口直径被25除（即该泵吸水口直径为250毫米） SH—单吸双吸卧式离心清水泵
13—比转数被10除（即该泵的比转数为130） A—表示该泵换了不同外径的叶轮
用途：供吸送清水及物理化学性质类似于水的液体

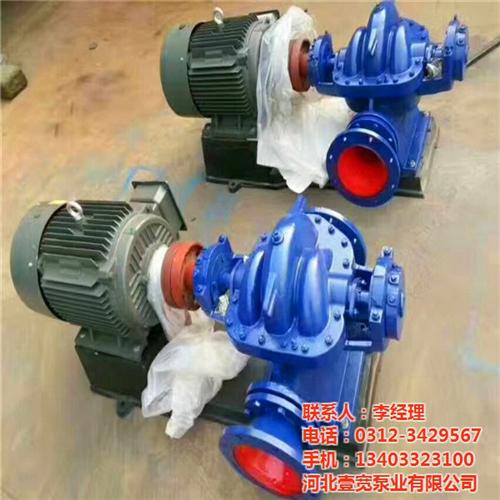

结构：SH型泵的泵体是水平中开式，大流量双吸泵，具有单级，双吸叶轮，吸入及吐出管与下半部泵体铸在一起，不需要拆卸管路及电动机就能容易的检查泵的转子部件
{精}的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。{精}泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。双吸密封环用以减少水泵压水室的水漏回吸水室。泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。轴封为软填料密封(根据用户需要可采用机械密封结构)。
作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点:它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍;泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装;双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
