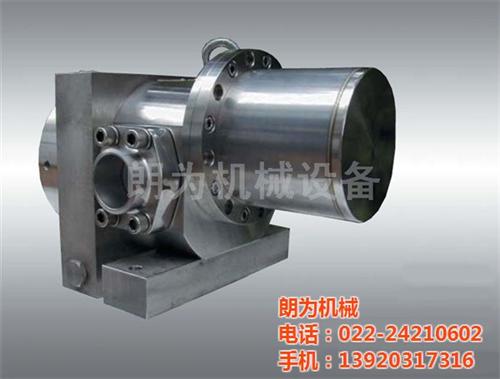

不锈钢圆弧齿轮泵一种齿轮泵，具体地说是一种具有耐酸、耐磨功能的圆弧齿轮泵。它主要应用于小流量、高扬程的用水系统，如饮用水供应系统、压力锅炉供水系统、高纯度净水系统以及食品、精细化工、造纸等行业的冲洗、喷洒等工艺过程。YCB不锈钢圆弧齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。按照本实用新型所提供的设计方案，在壳体上安装主动轴与被动轴，在主动轴位于壳体内的一段上安装齿轮，在被动轴上安装与齿轮啮合的齿轮，形成一对齿轮副，在壳体上设置物料的进口与出口，其特征是：在壳体内容纳齿轮副的空腔内壁设置陶瓷板。
齿轮泵的性能状态
泵的种类很多，按工作原理分为叶片泵和容积泵两大类。再细分的话主要的有离心泵、齿轮泵、螺杆泵、转子泵等。那么齿轮泵在所有泵种类中扮演什么角色呢？
下面介绍一下齿轮泵的性能状态。
从流量方面讲，目前大流量泵的流量可以达到300m3/min，微流量泵的流量小能到0.01L/h。齿轮泵中大流量泵可谓是KCB系列中的KCB-9600，该型号的流量可达9.6m3/min，而小流量泵是圆弧齿轮泵中的YCB0.6-0.6，该型号的流量小是600L/h。所以齿轮泵的流量范围并不是大。
从温度方面讲，高温泵的温度能到500℃。低温泵的温度能低到-253℃。而齿轮泵的温度一般不能超过300℃，必要时只能在结构上添加保温腔来降低泵和介质的温度。
从压力方面讲，高压泵压力高可达200MPa。低压泵压力低可到2.66KPa。而对于齿轮泵来说压力范围一般在0.2~1.6MPa之间。
从转速方面讲，高速泵的转速高到24000r/min。低速泵低转速到10r/min。对于齿轮泵来说转速的范围比较稳定，在740~1470r/min之间。
从粘度方面讲，齿轮泵是输送高粘度物料的理想选择。其粘度为60000cst的介质都可以用齿轮泵输送。
纵观齿轮泵的性能状态，可知齿轮泵在所有泵种类中的角色定位。
齿轮泵的卸荷槽
为了消除困液现象，可在与齿轮端面接触的两侧板上开两个用来引出困液的沟槽(卸荷槽)。卸荷槽相对于节点P对称布置，和非对称布置。它的位置应保证困液空间在其容积达到小位置以前与排出腔连通，过了小位置后与吸入腔连通。屏蔽泵主要构件是离心泵的叶轮和蜗壳。但由于泵的主体和驱动机都封闭在一个被泵送介质所充满的压力容器内，该压力容器有静密封。但却没有传统的旋转泵动密封。而静密封比动密封更容易实现完全密封。所以屏蔽泵可以实现完全无泄漏。
