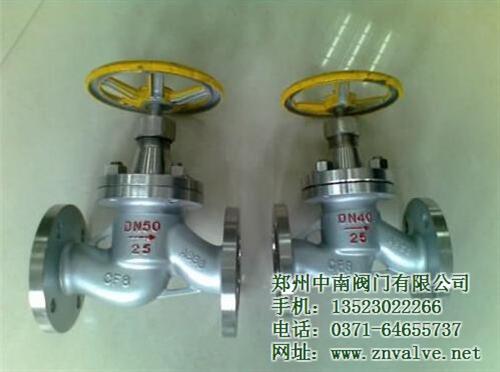

阀门的型号编制方法
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要 素的。由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和 结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门的型号编制 阀门型号由7个单元组成，其含义即1单元表示类型代号； 2单元表示传动方式代号；以此类推。
又如以Q941F-16P为例 Q代表1单元，即阀门类型为球阀；9代表2单元，即传 动方式其中的电动方式；4代表3单元即连接方式其中的法兰连接；1代表4单 元阀门的结构形式；F代表5单元，即密封材料其中的聚四氟乙烯密封圈；16 代表6单元，即公称压力其中的一种，此示范为1.6MPa；P代表7单元，此示 范为不锈钢的材料,；
楔形垫组合自紧密封的结构设计 典型的楔形垫组合密封结构的阀门如图 大口径阀门楔形垫的外锥面上有的开有1~2条环形沟槽，楔形垫的几个锥面角度分别为：α=30°-35°，β=5°，γ=5°~10°
阀盖和楔形垫之间按线接触密封设计，即阀盖与楔形垫接触部分密封面角度与楔形垫α之间相差1°~2°。
阀体、阀盖与楔形垫接触部位（密封面）应堆焊18-8型奥氏体不锈钢或堆焊硬质合金而形成衬里。堆焊层厚度为2mm左右。衬里的作用是防止氧化生锈，它容易与楔形垫形成良好的接触面和角度差，可提高密封效果。
楔形垫组合密封的主要优点：
1）在高压下和温度与压力有波动时，密封性能良好，密封可靠。
2）与强制密封相比，无中法兰和连接螺栓，使阀门重量减轻，结构紧凑，特别是在大口径高压阀门中，其优点更加明显。
3）去掉了连接螺栓，不需要很大的螺栓预紧力，因此装拆方便。 它的缺点是：结构复杂、零件加工精度高，装配要求高。
高温高压阀门通常采用楔形垫组合自紧密封结构（伍德密封结构），阀盖和楔形密封垫之间按线接触密封设计，楔形密封垫的外锥面上开有1~2条环形沟槽。
支撑环结构尺寸确定后，需对作用于纵向截面的弯曲应力和a-a环向截面的当量应力进行强度校核。
