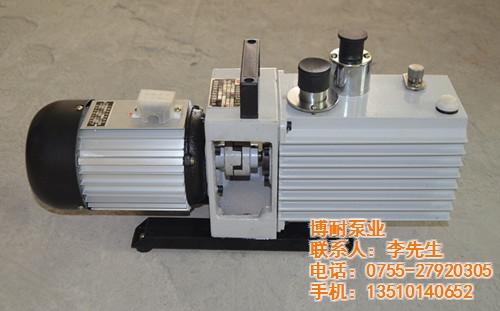

真空泵维修,博耐泵业,旋片式真空泵_真空泵维修

水环式真空泵技术改造的具体步骤：

1、机械改造部分：改装后的进气管路比原来水环真空泵管路加长了700mm左右，增加的零部件在图上已经标出，如果位置不够，可将管路上的闸阀改为竖直装在管路上，这样就有截断700mm的管路的余地。
2、泵组控制部分改动：增加压力开关47a（双触点47a1、47a2）其作用是用来控制进气三通与喷射器三通接管间的气动蝶阀（16b）以及喷射器上的气动蝶阀（19a）的开与关，从而控制喷射器的投入和退出。
3、当一台主泵运行时，压力开关测得压力小于10kpa（具体可设定）时，大气喷射器切换阀[16b]关闭，同时大气喷射器驱动气体阀门[19a]开启，当上述两个阀门动作完成后，大气喷射器处于投入状态。
4、当一台主泵运行时，压力开关[47a2]测得压力大于14Kpa时（此值可自己设定），大气喷射器驱动气体阀门[19a]关闭，同时大气喷射器切换阀[16b]开启，当上述两个阀门动作完成后，大气喷射器处于退出状态。
5、原来机组压力开关和压差开关的设定值均不需改变。

水环真空泵的大气喷射器原理简介：
先启动水环真空泵，使喷嘴进气口和排气口之间形成压力差，大气可从喷嘴进入泵内，当压力差为大气压力的1/2时，空气介质经喷嘴收缩段得到加速，到喉部时可达到声速，到扩张段可进一步加速到声速，射向扩散器形成高速射流，并造成吸气室内的压力比被抽容器内压力低，因此被抽气体吸入室内，由于两股气流吸气室内混合，动量交换产生的损失使气流速率逐渐减慢，当进入扩散器喉部则降到声速以下，经扩散器扩张段进一步降低，压力不断升高，最后达到大气喷射器的排气压力，即水环泵的吸气压力，则水环泵把气体吸入再排出泵外，即完成吸气、排气过程。
