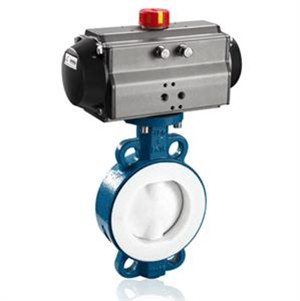

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

一、气动衬氟蝶阀概述
气动衬氟蝶阀，蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于化工厂、酸化池、水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用，主要用于硫酸、硝酸等强酸强碱环境的管道控制中。

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

二、气动衬氟蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

三、气动衬氟蝶阀标准参数表

公称通径		50mm~2200mm
法兰标准		ISO7005-2 1988
***大工作压力		1.6MPa
壳体试验压力		1.5 倍工作压力
密封试验压力		1.1 倍工作压力
工作温度范围		NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度		NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料		( 见《可选材料表》部分 )
结构尺寸		ISO5752-88
驱动型式	手柄	50mm~300mm
	蜗轮	50mm~1200mm
	气动	50mm~1200mm
	电动	50mm~2200mm
表面处理		环氧聚酯涂料、尼龙 11 、烤漆

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

四、气动衬氟蝶阀采用标准

项目名称	采用标准	可选标准
设计制造验收	GB/T12238-1989	ISO/DIN10631-91
阀门结构长度	GB/T12221-1989	ISO5752-88
阀门法兰连接	GB9113-1988	ISO7005. 2
阀门检验	GB/T13927-1992	ISO/DIN5208-87
阀门标志	GB12220-1989	ISO5209-87
驱动装置连接	GB12223-1989	ISO/DIN5211-89
阀门供货要求	GB/T12252	————

注：本蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

五、气动衬氟蝶阀可选材料

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁灰铸铁铸钢不锈钢	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	阀杆	不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板	不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷球墨铸铁覆尼龙	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	阀座	丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

六、气动衬氟蝶阀密封副适用介质，温度推荐表

密封副材质

适用温度

介质类型及适用程度

突出特性

淡水

海水

盐类

强碱

弱碱

强酸

弱酸

天然气

醇类

空气

蒸汽

油类

食品

阀座

丁腈

-12oC~82oC

耐油

三元乙丙

-35oC~135oC

耐老化

耐腐蚀三元乙丙

-35oC~160oC

耐腐蚀、耐老化

氟橡胶

-23oC~135oC

耐高温、耐腐蚀

聚四氟乙烯

-10oC~150oC

耐腐蚀、耐高温

蝶板

球铁电镀

-30oC~350oC

耐热

球铁尼龙覆层

-30oC~100oC

抗蚀、耐磨

铝青铜

-273oC~232oC

耐热、耐腐蚀

不锈钢

-268oC~316oC

耐高温、耐腐蚀

A 非常适用 B 适用 C 有限适用 D 不适用

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

七、气动衬氟蝶阀连接尺寸

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸 (标准值)
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

D671F46-6/10/16Q/C/P对夹式气动衬氟蝶阀

产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会第一时间安排专业高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
