测试治具的制作原理:
根据电路板的机械尺寸图,把电路板上面的DIP脚,测试点的位置打孔,然后插针,把电路板中的网络(NET)就是PCB走线,全部引出来,达到外部来用仪器测试其内部是电路结构即可。
主要是靠测试探针接触PCB出来的测试点来检测PCB的线路。测试治具通常是生产中一道测试工序,能及时反应生产制造状况,利于工艺改进和提升,因其测试项目具体,是现代化大生产品质保证的重要测试手段之一。
测试治具的保养:
1、测试治具在使用1个星期左右的时间后,操作员应该要对测试治具上的测试探针进行清洗,才能保证测试探针的清洁,并进行祥细的记录,在清洗的时候应该及时使用酒精、牙刷清洗,要特别注意的是测试探针的底部。
2、测试治具在使用3个月内,测试治具操作人员需要把测试治具交由设计部进行检修,对测试探针、测试气缸及扫描相关性能进行检修,对于不合格的部件需进行更换同时做好相关的记录。
3、测试治具使用一年内,操作人员要将测试治具交由设计部进行年度保养,对测试治具上的测试探针进行批量性更换,以保证测试治具的性能。正确的保养测试治具的方法不但能够延长测试治具的使用寿命,而且还能给企业大幅降低生产成本。

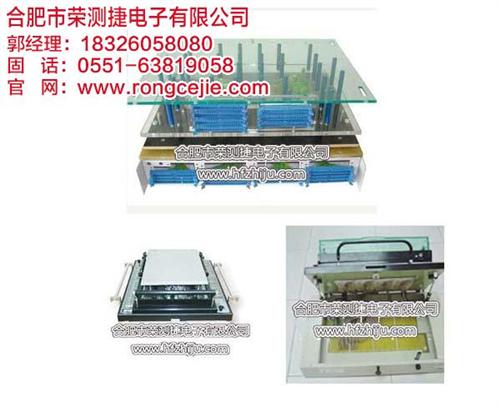

ICT测试治具即InCircuitest测试治具的缩写,就是在线检测、测试治具。是对在线元器件的性能、原理及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试设备。它主要用于检查在线的单个元器件以及各电路网络的开、短路情况,具有操作简单、快捷迅速、故障定位准确等特点,ICT测试治具可进行模拟器件功能和数字器件逻辑功能测试,故障覆盖率高,对每种单板需制作专用的针床,这个针床在工业生产上就叫它ICT测试治具。
