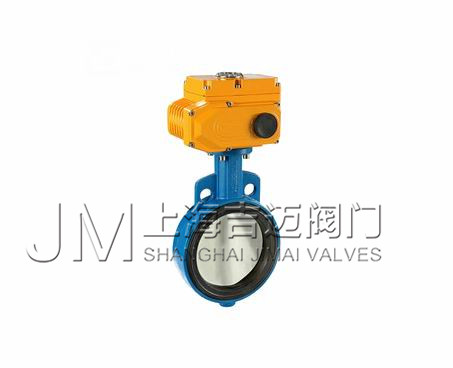

电动衬胶蝶阀
电动衬胶蝶阀产品简介/ Product Introduction
1、采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
2、密封面耐磨性好（橡胶耐磨性是铜的七倍）。
3、可分为电动法兰衬胶蝶阀和电动对夹式衬胶蝶阀，可满足使用在不同的管道里。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性，并且抗菌、耐老化、耐弱腐蚀，使用寿命长等特点，且产品价格是不锈钢阀门的三分之一。
| ①产品名称： | 电动衬胶蝶阀 |
| ②产品型号： | D971J,D941J |
| ③口径规格： | DN50-DN1000 |
| ④工作压力： | 0.6MPA-1.6MPA |
| ⑤阀体材质： | 球墨铸铁，铸钢，不锈钢 |
| ⑥产品品牌： | 吉迈(上海制造) |
| ⑦联系我们： | 021-51078382 15000726608 |
| ⑧在线 QQ： | 2487747836 362995749 |
| ⑨产品简要： | 电动衬胶蝶阀（电动衬胶防腐蝶阀）是通过高温的方式将橡胶与阀体硫化为一体，并与电动执行机构组合而成的电动蝶阀， |
电动衬胶蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
电动衬胶蝶阀零件材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
蝶板：铸铁、球墨铸铁、碳钢、不锈钢完全包覆橡胶或氟塑料
阀杆：碳钢镀镍磷、不锈钢
阀座密封圈：天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
密封圈使用温度：丁腈橡胶X≤80度； 耐磨橡胶X6≤150度； 氯丁橡胶≤120度； 氟橡胶X7≤150度；电动衬胶蝶阀技术参数：
|
公称通径 |
DN50-DN1200(mm) |
|
公称压力 |
0.6Mpa、1.0Mpa、1.6Mpa |
|
连接形式 |
对夹式、法兰式 |
|
介质温度 |
-40℃～150℃ |
|
密封圈 |
各种橡胶（零泄露） |
|
动作范围 |
0～90° |
|
控制方式 |
调节型或普通开关型 |
|
阀体材质 |
球墨铸铁、铸钢、不锈钢 |
电动衬胶蝶阀性能规范：
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、油品、腐蚀性介质等。 |
|||
电动衬胶蝶阀外形尺寸：
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
|
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
|
|
H |
法兰式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
对夹式 |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
|
|
H1 |
根据所配执行机构而定 |
||||||||||||||||||
|
A |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
||||||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
|
|
D1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
898995850
