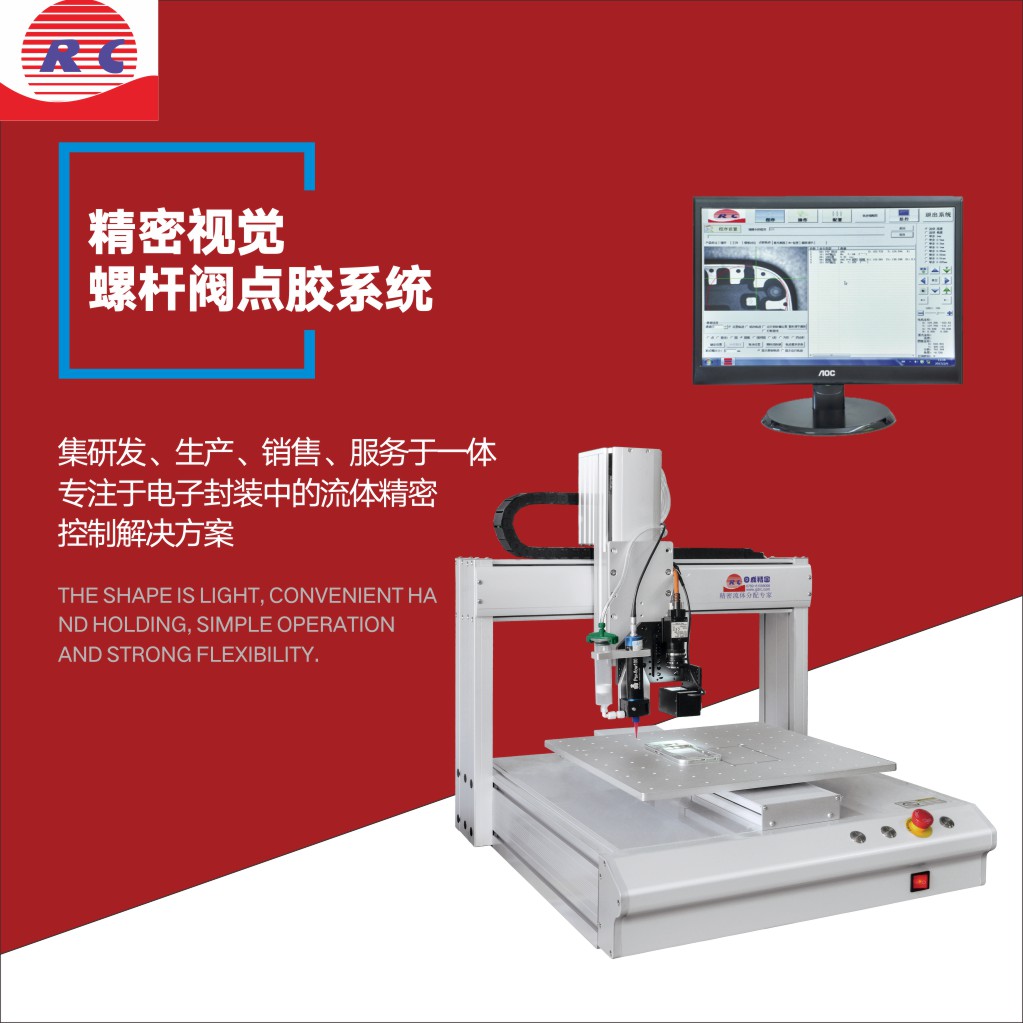

精密视觉螺杆阀点胶系统
精密三轴点胶平台搭载精密螺杆点胶阀，实现对中高粘度流体的精密定量，维护简单，清洗方便，应用广泛、操作灵活、运行稳定、重复精度高。
特点及优势：
视觉定位系统精确定位点胶
精密螺杆组件快拆更换
阀体电机正反转单独控制
阀体出胶速度可调试
机械式旋转出胶，无拉丝、无残胶
|
技术参数： |
||
|
型号 |
RC3-221-100W |
RC3-221-100S |
|
工作行程（X/Y/Z） |
200*200*100mm(行程可选） |
|
|
zui大移动速度 |
500mm/s |
|
|
Z轴负载 |
5kg |
5kg |
|
平台负载 |
10kg |
10kg |
|
驱动方式 |
闭环步进马达+同步带 |
伺服马达+滚珠丝杆 |
|
控制方式 |
手持式教导器 |
电脑控制，WINOOWs操作系统 |
|
程序储存 |
999组 |
999组 |
|
定位方式 |
/ |
CCD视觉系统定位 |
|
对针方式 |
视频对针系统（可选配） |
视觉点胶系统针头校正 |
|
激光测高 |
/ |
可选配 |
|
重复精度 |
±0.1mm |
±0.02mm |
|
点胶精度 |
98%（相同压力及温度条件下） |
|
|
螺杆规格 |
8P/16P可选 |
|
|
螺杆材质 |
Delrin/peek |
|
|
阀体电机转数 |
0-400rpm |
|
|
进料口/出料口 |
鲁尔接头 |
|
|
供料方式 |
针筒式（30cc/50cc） |
|
|
输入电压 |
AC220V/50HZ |
|
|
输入气源 |
0.2mpa |
|
|
适用物料类型 |
焊锡膏、红胶、硅胶、环氧树脂、荧光胶等含颗粒物料 |
|
|
适用物料粘度 |
3000-1300000cps |
|
标准项目：
点胶平台
精密螺杆阀PSV-FLOW100
螺杆阀控制器AG-100
选配项目：
任意点胶阀
工件加热
增压系统
不间断电源
