一、用途

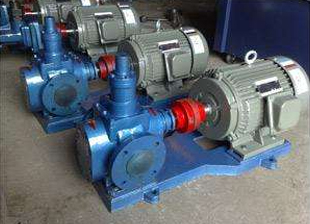

铸钢保温沥青泵
保温沥青泵适用于输送介质温度350℃，材质为铸钢，粘度不大于40mm2/s,不含固体颗粒的沥青、石腊等各类在常温下有凝固性以及高寒地区室外安装和工艺过程中要求保温的场合。可通入导热油、热水、蒸气等对输送介质进行加热和保温。
二、保温沥青泵的结构
1)保温沥青泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均采用Ⅱ类，即：铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用优质碳素结构钢并经热处理具有较高的强度和耐磨性能。
2)保温沥青泵的轴端密封采用多级回流式耐高温填料密封，密封性能可靠。
3)保温沥青泵的进出油口和加热管进出油口，均采用标准法兰连接（GB/T9116-2000).
4)保温沥青泵与电动机采用弹性联轴器连接，安装在铸铁底盘上。
三、保温沥青泵的特点
1)保温沥青泵结构简单紧凑、安装使用方便。
2)具有良好的自吸性能，每次开泵前不须加入液体，使用特别方便。
3)加热管采用标准法兰连接，密封面连接方便，密封可靠。
4)保温沥青泵的高温介质过流部位均采用Q235铸造碳素结构钢制造，并经压力试验，因此泵具有良好的热态适应性，工作安全可靠。
|
型号 |
口径mm |
流量 |
工作压力Mpa |
吸入压力Mpa |
转速r/min |
电动机 |
||
|
L/min |
m3/h |
功率KW |
机座号 |
|||||
|
25BWCB-33/0.6 |
25 |
33 |
2 |
0.6 |
-0.03 |
1000 |
1.5 |
Y100L-6 |
|
25BWCB-50/0.6 |
25 |
50 |
3 |
0.6 |
-0.03 |
1500 |
2.2 |
Y100L-4 |
|
40BWCB-80/0.6 |
40 |
80 |
4.8 |
0.6 |
-0.03 |
1000 |
4 |
132M-6 |
|
|
|
|
|
|
|
|
|
|
