1、工作原理

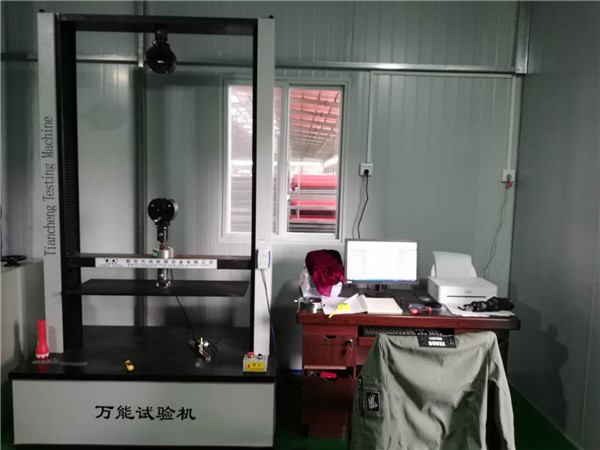

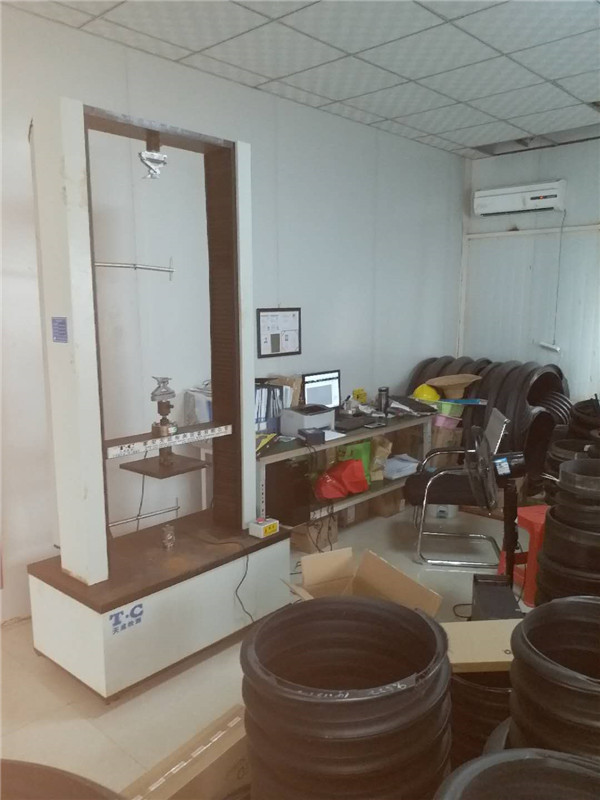

WDW-20微机控制式环刚度试验机采用微型计算机模块控制，传感器测力系统，门式机架，其结构新颖，数字处理准确，操作简单，使用维护方便。
本机是对金属及非金属材料进行力学性能测试的高精度、多用途的材料试验机，可进行拉伸、环刚度、环柔度、扁平试验。采用PC机和接口板进行数据的采集、处理和自动计算试验结果。可计算最大力、环刚度等参数；可进行曲线处理、多传感器支持图形图像化的界面、灵活的数据处理、MS-ACCESS数据库支持，使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。
2、仪器型号分类
WDW-20
主要技术指标
2.1量程范围： 20KN以下。其他量程需订做。
2.2 力值精度：示值的±0.5%以内。
2.3 试验速度：5mm/min~200mm/min。
2.4 有效试验空间：2500mm，其他量程需订做。
2.5 位移测量精度：示值的±0.5%以内。
2.6 自动计算功能：可自动计算测试结果。
2.7 通讯功能：可与上位计算机进行通讯，传输测试后的各种数据。
2.8 电源：AC220V±5% 50Hz
3 使用环境及工作条件
3.1 温度在10~35℃范围内；
3.2 相对湿度低于80%；
3.3 有独立接地线；
3.4 在无冲击、无震动的环境中；
3.5 在无明显电磁场的环境中；
3.6 试验机周围应留有不小于0.7m的空间，其工作环境整洁、无灰尘；
3.7 底座及机架水平度不超过0.2/1000。
4 系统组成与工作原理
4.1 系统由主机和电脑控制系统组成。
4.2 工作原理
4.2.1 机械传动原理
主机由电机及控制器、操纵盒、丝杠、导柱、移动横梁、限位装置等组成。机械传动顺序如下：
电机——齿轮——丝杠——试台
4.2.2 测力系统：在主机移动横梁上装有拉力传感器，传感器下端与上夹持器连接，试验过程中试样受力情况通过力传感器变为电信号输入到微电脑采集控制系统。
4.2.3 内径测量仪：此装置用于测量试样变形，是由高精度位移编码器及上下固定装置构成通过跟踪编码器将位移变成电信号输入进微电脑采集控制系统。
4.3 限位保护装置及夹具
4.3.1 限位保护装置
限位保护装置是本机的重要组成部分。主机上固定有限位杆，限位杆上配有两个上下可调节的挡圈，试验过程中当挡块和挡圈碰触时将带动限位杆移动，使限位装置切断该方向通路，主机运行停止，这时候向相反方向运行，试验机即可正常工作。通过调节限位杆上挡圈的位置可以限 定移动横梁行程，为做试验提供了较大的方便和安全可靠的保护。
5、仪器的安装和固定。
5.1 温度在0~40℃范围内；
5.2 相对湿度低于80%；
5.3 有独立接地线；
5.4 在无冲击、无震动的环境中；
5.5 在无明显电磁场的环境中；
5.6 试验机周围应留有不小于0.7m的空间，其工作环境整洁、无灰尘；
5.7 底座及机架水平度不超过0.2/1000。
5.8 不要随意移动设备。
