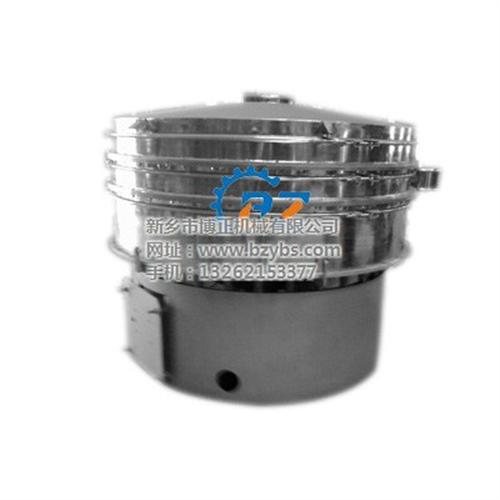

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
机械结构
振动筛一般由振动器、筛箱、支承或悬挂装置、传动装置等部分组成。
单轴振动筛和双轴振动筛的振动器，按偏心重配置方式区分一般有两种型式。偏心重的配置方式以块偏心型式较好。
筛箱
筛箱由筛框、筛面及其压紧装置组成。筛框是由侧板和横梁构成。筛框必须要有足够的刚性。
支承装置
振动筛的支承装置有吊式和座式两种。座式安装较为简单，且安装高度低，一般应优先选用。振动筛的支承装置主要由弹性元件组成，常用的有螺旋弹簧、板弹簧和橡胶弹簧。
传动装置
振动筛通常采用三角带传动装置，振动筛的结构简单，可以任意选择振动器的转数，但运转时皮带容易打滑，可能导致筛孔堵塞。振动筛也有采用联轴器直接驱动的。联轴器可以保持振动器的稳定转数，而且使用寿命很长，但振动器的转数调整困难。
影响因素
筛面结构参数的影响
振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。而粒子与筛面相对运动主要是平行运动的棒条筛、平面振动筛、筒筛等，其筛分效率和生产能力都低。
对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。生产率取决于筛面宽度，筛面宽生产率高。筛分效率取决于筛面长度，筛面长筛分效率高。一般长宽比为2。
有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。
筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。
