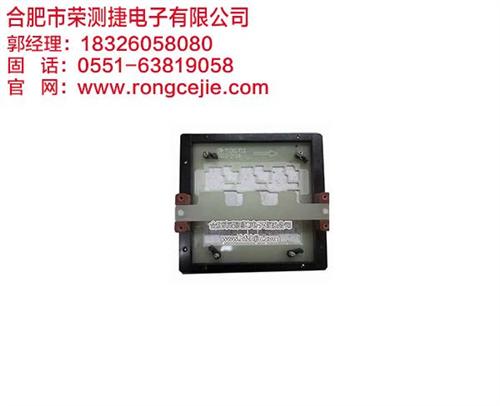

过炉治具，是针对PCB过波峰焊时有些元器件需要保护或起到辅助定位插件作用所设计的一种治具，在过炉工艺中有着很广泛的应用。它用来支撑PCB，并保护其上的表贴元器件，并可以承受较高的焊接温度，防止PCB变形，实现过炉的连续生产，对提高焊接品质和生产效率有很大的作用。在过炉工艺中，治具的设计与制作是很重要的一个方面。
过炉治具对于PCB板的焊接有着很重要的作用，可以在很大程度上保证焊接品质。
波峰焊托盘采用耐高温的合成石（高温纳米复合材料）在短时间置360度及280度的苛刻环境下不变形。
特点：
避免金手指或因人手接触而造成污染。
可以防止PCB板弯曲变形。
将底端的SMT部品覆盖住，通过回焊炉设备做局部焊接。
防止溢锡到PCB表面。
上盖采用防静电压棒，用柔力弹簧使压棒压住高部品，可防止部品浮高。
将波峰焊过板的宽度标准化。
合成石过炉治具应用范围：各类波峰焊、红外回流焊、电子元件自动插装治夹具。
特点：
1.可节省后焊时间,提高生产效率,减少基板过炉时而变形；
2.支撑薄形基板或软性电路板；
3.可用于不规则外型的基板；
4.热传导底，膨胀系数少，不吸焊油；
5.减少手插件翘件等；
6.在高温环境中,仍能继续保持其物理特性的能力,使合成石可在波峰式焊锡过程中,达到高标准的结果并且不会有变形的情况发生。
