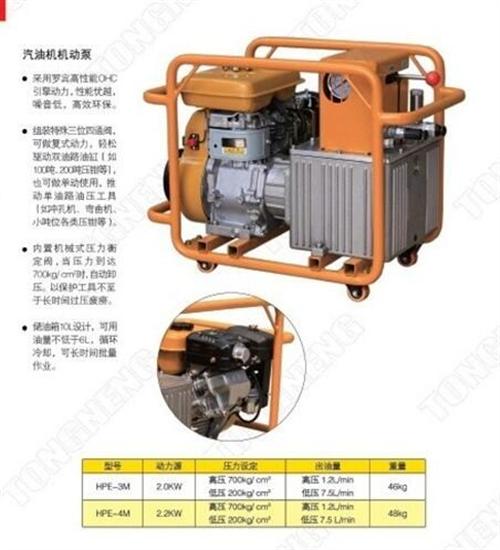

复动式200吨压接钳(SR-200M)
截面积与压接模具尺寸配置
接线端子与设备线夹压接外径参考尺寸
标称截面积m2 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 720 800
铜端子外径mm 8 9 10 12 14 16 18 21 23 25 27 31 34 38 45 -- 50
铝端子外径mm 9 10 12 14 16 18 21 23 25 27 31/30 34 38/40 47 54 -- 60
设备线夹外径mm - - - 16 18 22 26 26 28/30 32/34 36 40 45 52 60 65 65
标称截面积m2 1000 1040 1140 1440
铜端子外径mm 56
铝端子外径mm
设备线夹外径mm 76 80 90 100
MP系列超高压手动液压泵,工作压力为100~300MPa;内设减压阀,为防止压力过载,泵内还设有安全放散阀;二级流量设计,一级低压时排量为33CC,二级高压时排量为1.6CC;实现了恒功率条件下,低压大流量供油,高压小流量供油,节省了时间,提高了效率。外形尺寸为585*120*170mm,带油总重量为11Kg左右。使用表明这种泵方便灵活,劳动强度低,耐用,是理想的超高压液压动力源。
工作原理
液压泵都是依靠密封容积变化的原理来进行工作的,故一般称为容积式液压泵.柱塞2装在缸体3中形成一个密封容积a,柱塞在弹簧4的作用下始终压紧在偏心轮1上。原动机驱动偏心轮1旋转使柱塞2作往复运动,使密封容积a的大小发生周期性的交替变化。当a由小变大时就形成部分真空,使油箱中油液在大气压作用下,经吸油管顶开单向阀6进入油腔a而实现吸油;反之,当a由大变小时,a腔中吸满的油液将顶开单向阀5流入系统而实现压油。这样液压泵就将原动机输入的机械能转换成液体的压力能,原动机驱动偏心轮不断旋转,液压泵就不断地吸油和压油。
