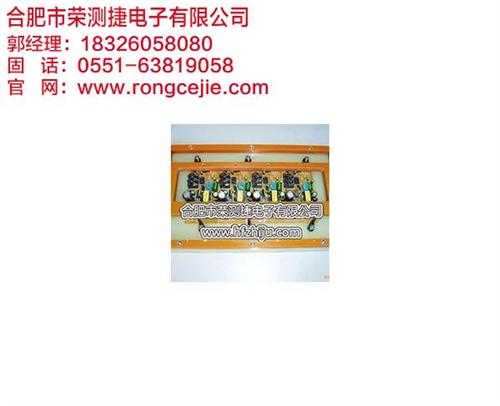

玻纤板过炉治具有以下的功用:
1.支撑薄形基板或软性电路板
2.可用于不规则外型的基板
3.可承载多连板以增加生产率
4.防止基板在回焊时,产生弯曲现象波峰焊有著在温度逐渐升高的环境中,仍能继续保持其物理特性的能力,使合成石可在波峰式焊锡过程中,达到高标准的结果并且不会有变形的情况发生.在短时间置于360℃及持续在300℃的操作温度的苛刻环境中,也不会造成Durostone基层分离.
5.过锡炉夹具扶正盖板,从根本上解决了器件抬高以及倾斜问题,同时按照客户需求可以设计为单层盖板与双层盖板,双层盖板增加了防误操作机构,能同时检验是否漏插件。大大的提高了生产效率与产品合格率。
波峰焊治具的功能:
1、PCB上有贴装元器件时,过波峰焊时易受波峰热量冲击,焊点发生错位,使元器件本体脱落。波峰焊治具可以保护贴装元器件,使其安全通过波峰焊
2、对于一些较小的PCB,单独过波峰焊的效率很低。使用治具可以一次通过较多的PCB板,提高了生产效率。
3、对于PCB上不耐高温的元器件,或者不能人手触摸的元器件,均可以用治具保护起来
4、对于较薄的PCB板和柔性电路板,治具会起到重要的支撑作用。
5、通过治具可将波峰焊生产线宽标准化,适用于多种PCB,提高生产效率。
正是因为具有如此多的重要作用,在很多情况下,波峰焊治具已经成为波峰焊生产中不可缺少的部分。
所谓“治具”主要是一些在工艺品制造中用来协助控制位置或者动作的工具,说白了就是帮你用简单方法解决复杂工艺的工具。
举个例子吧,锤子手机的传感器被镶嵌在听筒中,因为结构比较局促,所以传感器的排线被折了两道,这看起来似乎非常考验工人的技术。而若有了治具,情况就完全不一样了。工人只需把传感器固定在治具上,按照固有的两个拐角折叠排线就可以完成单个传感器的装配,根本不需要去想该折哪里、该折多大角度,整个过程难度系数大大降低。所以说,有了治具之后工厂的效率会大大的提高。
