安装与调试

1、安装前：

（1）必须详细阅读使用说明书，避免使用不当而损坏机器。仔细检查水泵的选型是否正确，实际使用条件是

否与规定的使用条件一致。

（2）清理水池或水道，检查进水池的水位是否满足设备的安装要求。

（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严

禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。

（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。如果电源离水泵的使用距离较远时，考虑线

损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，

建议设置机旁端子箱。

（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触

头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。

（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接，如图2所示。

（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。

(8 )电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

（9）检查电机的旋转方向。在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。检查方法是：

瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任

意两相线的位置。如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。

（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。

文章链接：中国环保在线 http://www.hbzhan.com/Tech_news/Detail/309899.html

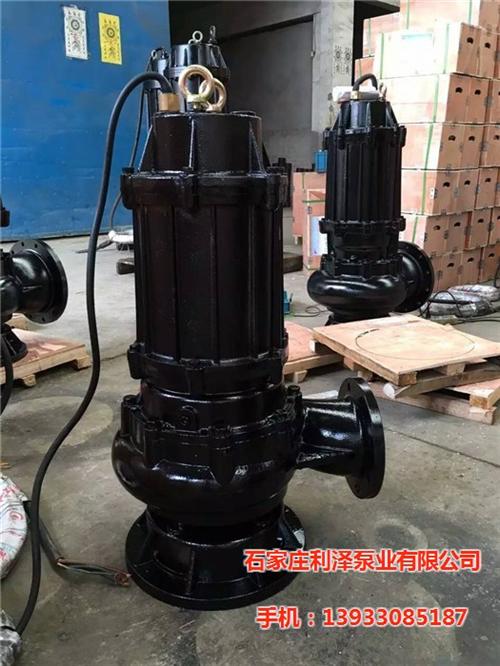

WQ型潜水排污泵概述

叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。《污水污物潜水电泵》标准。WQ型潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有显著节能效果、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有显著效果。 该系列泵采用特别叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

WQ型潜水排污泵主要用途

WQ型潜水排污泵使用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

WQ潜污泵使用条件：

1.介质温度不得超过60°C，重度1.0~1.3kg/dm3，PH值在5~9范围内。

2.无内自流循环冷却系统的泵，电机部分露出液面不得超过1/3。

3.一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围使用，应在订货时另行注明，以便厂家制造。

4.在运行过程中泵电机电流不得超过电机的额定电流。

主要用途：

该系列泵主要用于市政工程、楼宇建筑、工业排污、环保污水处理、厂矿企业污水处理等场合，排送含固形物和长纤维的污水、废水、雨水。
