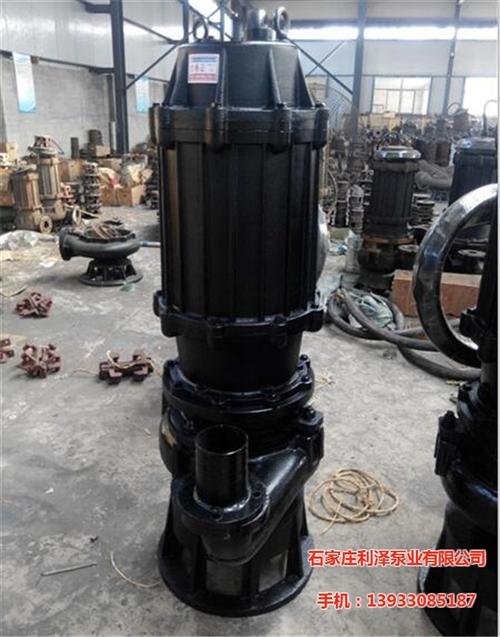

概述：　　ZJQ型潜水渣浆泵是电机与水泵同轴一体潜入介质中工作的水力机械。ZJQ型潜水渣浆泵自投入市场以来，先后在邯郸钢铁公司、济南钢铁公司、八一钢厂、胜利油田沉砂池、平度灰埠铁矿、临沂罗庄煤矿、湖南郴州煤炭管理局、莱州港等单位得到广泛应用。

使用条件：　　1.电源为50Hz、380V三相交流电源。

　　2.介质的温度不得高于40℃，介质中不含易燃易爆性气体。

　　3.介质中固体颗粒的重量浓度：灰渣为45%，矿渣为60%。

　　4.机组潜水深度不大于20米，潜水深度不小于1米。

　　5.机组在介质中以立式工作为好，运行方式为连续运转。

性能参数范围：　　

　　流量：30~1450m3/h 扬程：15~95m，颗粒度92mm。

2、 型号意义：如ZJQ200-15-22LZJQ:型号特征：潜水渣浆泵200：额定流量200?/h15:额定扬程15m22:电机配套功率22kwL:附加冷却装置

 ZJQ型潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。

其主要特点如下：

1、 整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。

2、 除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的淤渣搅拌成湍流后抽取出来。

3、 叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。

4、 不受吸程限制，吸渣效率高，清淤更彻底。

5、 无需配备辅助真空泵，投资更低廉。

6、 无需配备辅助搅拌或喷击装置，操作更简便。

7、 电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。

8、 搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。

9、 设备直接潜入水下工作，无噪音及震动，现场更整洁。

潜水渣浆泵产品说明

产品结构说明

　　ZJQ潜水式泥浆泵是我公司自行设计、研发的新泵型，该泵是由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。

　　采用Y系列国际电机，F级绝缘，运行安全可靠。

　　采用双道串联密封，选用新型合金材质，具有密封可靠，耐磨，寿命长等特点。

　　过流部件采用高铬渣浆泵，材质耐磨，性能好，过流性能优异，是国内同类型泵寿命的2-10倍。

　　泵使用方法及注意事项

　　1、试用前应仔细检查电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

　　2、用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120°C.

　　3、泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

　　4、电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装人下水做事或移动，以防万一电泵漏电而发生意外事故。

　　5、电泵在无特殊情况必须配备全自动水泵控制，切勿直接挂电网或者使用闸刀开关来接通电源，确保电泵正常运行。

　　6、不得将电泵长期处于低杨程状态下运行（一般用扬程不低于额定扬程的60%），要能控制在建议使用扬程范围内，以防电泵因超载而烧坏电机。

　　7、无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

　　8、该泵选配变频调速装置，适用工矿范围更广泛。

　　维护保养

　　1、电泵应有专人管理与使用，并定期检查电泵绕组与机壳的绝缘电阻是否正常。

　　2、每次使用特别适用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。

　　3、电泵如长时间不用时应将电泵从水中取出，不要长时间浸泡泡在水里，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。

　　4、在常规状态下泵每使用300~500小时后应加注或更换油室中机油（10~30号机油），使机械密封保持良好的润滑状态，提高机械密封的使用寿命。

　　5、电泵拆卸、维修后、机壳组件必须经0.2Mpa气密试验检查，以确保电机密封可靠。

　　6、叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。
