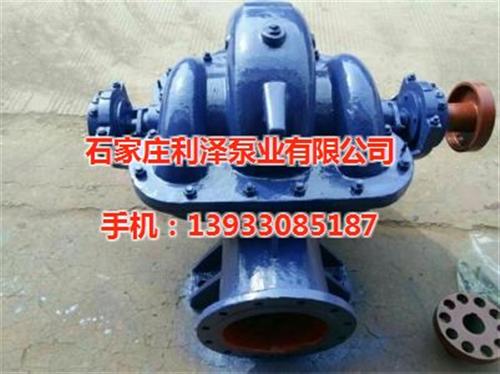

双吸泵
主要用途：
适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。
广泛用于城市给排水、城镇供水；
集中供热系统给排水；双吸中开泵结构图
钢铁冶金企业、石化炼油厂、造纸厂、热电厂、电站等的给排水；
商业楼宇、工厂、矿山等的消防系统给水、空调系统供水；
农田排涝灌溉及各种水利工程等。
结构说明：
泵为卧式安装，泵壳于轴心线水平中开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进、出水管路和电动机即可揭开泵盖，取出转子部件进行检修。轴封采用填料密封或机械密封。
轴承室根据不同运行工况选用滚动轴承室或滑动轴承室，滚动轴承室根据不同运行工况采用油脂或稀油润滑，滑动轴承室则必须用稀油润滑。
旋转方向：
从电机端看，一般泵为逆时针方向旋转，即吸入口在左，吐出口在右。根据客户需求可将驱动端移到泵的另一端，此时，转向、吸入口和吐出口方向均与上述相反，即从电机端看，泵顺时针方向旋转。
双吸泵概述http://www.bdsbc.cn/
1， 产品特点:结构简单，泵体于泵盖的分开面在轴心线上，无需坼卸电机及管路，即可取出转子件 进行维修。
2，用途及使用条件：S/SH型系列单级双吸清水离心泵，供输送清水及物理化学性质类似于水的不含固体颗粒的液体之用，说输送液体温度不高于80度，适用于工厂，矿山，空调，冶金，电力，城市给排水和农田灌溉等。旋转方向：从电机方向看，S型泵为顺时针方向；SH型泵为逆时针方向旋转。
3，品种，规格和性能范围：S/SH型泵全系列共28种基本型，经过对叶轮切割可扩展为58种规格。 流量范围：112m3/h--3960m3/h 扬程范围：9m--135m 口径范围：150mm--600mm
双吸泵中的密封圈的作用
双吸泵中离心泵叶轮进口外缘与泵体（吸水室）内缘之间有一定的间隙。若此间隙过大，从叶轮中流
出的高压水就会通过该间隙漏回到叶轮的进口，以致减少泵的出水量，降低泵的效率；但间隙过小时，
虽能减少漏水量，但会引起机械摩擦。双吸泵中因此，为了尽可能地减少漏水量，双吸泵中同时使磨损
后便于修复或更换，一般在泵体、泵盖和叶轮上分别镶嵌一金属圆环。由于该圆环既可减少漏水量，又
能承受磨损，且位于水泵进口，故称其为密封环，又称减漏环、承磨环或口环。
双吸泵中密封环的型式有单环式、双环式和迷宫式。其中，迷宫式密封环的水流回流阻力大，减
漏效果好，但构造复杂，制造和安装要求高。在最常用的双吸泵中单环式密封环中，又可分为平直式
和端面式两种。平直式密封环主要靠径向间隙密封；端面式密封环主要靠轴向间隙密封。端面式密封环
中的水流沿径向流出，改善了双吸泵中叶轮进口处的流态，但因间隙较短，减漏效果不如平直式密封环
