多级泵主要由定子、转子、轴承和轴封四大部分组成：
1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。DG型多级泵出、入口均垂直向上。
2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。
3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。
4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。D型泵水封水来源于泵内的压力水。DG型泵水封水来源于外部供水。
5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转D、DG型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于105℃，适用于各种锅炉给水。
结构特点：

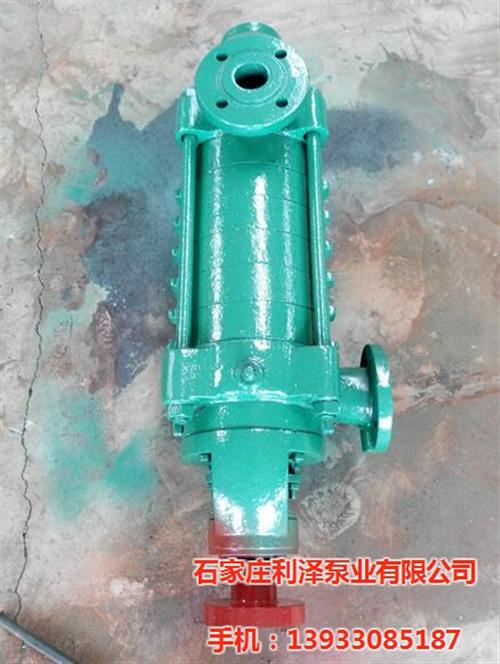

D型泵系卧式、单级、分段式多级离心泵，吸入口为水平方向，吐出口为垂直向上。泵的进水段、中段、出水段等泵壳体部分通过拉紧螺栓联结成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定，轴上零件通过平键和轴螺母坚固使之与轴联为一体。整个转子由两端滚动轴承和滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡，并且在泵端安装有平衡盘磨损指示器，以监视平衡盘磨损情况。
泵的进水段、中段、出水段之间的密封面均采用密封胶或'O”形圈密封，转子部分和固定部分之间装有密封环和导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换。
轴的密封形式有机械密封和填料密封两种，泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵的各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷、或水润滑的作用，在轴封处装有可更换的轴套，以保护泵轴。
泵在运行中允许转子在泵壳中轴向游动，该型泵一般采用滚动轴承、干油润滑结构（D85-67、D155-67型泵可采用滑动轴承、稀油润滑结构，也可采用滚动轴承、干油润滑结构）。
该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。
D型多级泵高可靠性高扬程泵采用双蜗売设计，泵体、泵盖均设置加强筋，并采用ANSYS力学分析软件优化结构，泵売具有很高的强度， 泵壳水压试验严格按照GBlT5656《离心泵II类技术条件》中水压试验标准执行。 轴承跨距短轴加粗设计，使得转子运转时扰度小，稳定可靠。 所有叶轮均做6.3级静平衡试验，整个转子按AP1610标准做2.5级动平衡试验。 主轴采用不接触液体的全密封式设计，轴承部件设置唇形油封+v型密封圈组合密封结构，具有防漏油、防灰 尘、防水、防湿气功能。
