D41X手柄法兰蝶阀_手柄法兰蝶阀价格

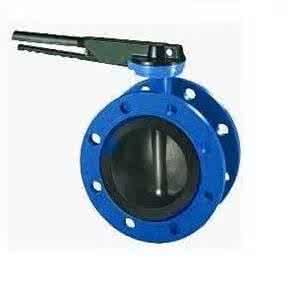

D41X手柄法兰蝶阀
24h服务热线400-9918-293
业务咨询电话021-31607136 传真021-59156397 销售热线13585639603

D41X手柄法兰蝶阀

D41X手柄法兰蝶阀 用途与适用环境：
D41X法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D41X手柄法兰蝶阀

D41X手柄法兰蝶阀 特点：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D41X手柄法兰蝶阀

D41X手柄法兰蝶阀 主要零部件材料：

零件名称	D41X蝶阀材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

D41X手柄法兰蝶阀

D41X手柄法兰蝶阀 主要技术参数：

公称通径	DNmm	50～2000
公称压力	PNMPa	0.6	1.0	1.6
试验压力 PsMPa	强度试验	0.9	1.5	2.4
试验压力 PsMPa	密封试验	0.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动

D41X手柄法兰蝶阀

D41X手柄法兰蝶阀 密封材料的选用和适用温度：

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180

D41X手柄法兰蝶阀 主要外形与连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸(标准值)												参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	21/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	21
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	24

D41X手柄法兰蝶阀

产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会第一时间安排专业高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
