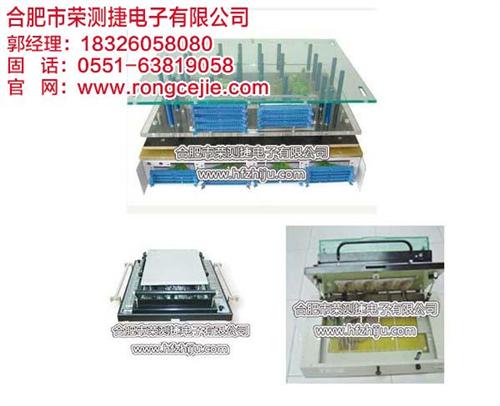

FCT测试治具是对电子产品进行功能测试,例如测试电压、功率、电流等,它即可以用于半成品的测试也可以用于成品的测试。FCT测试治具的制作流程:
1、测试时要根据被测试产品及客户的测试要求,选择最后的治具控制方式进行设计,设计出压板,载板等等模块。
2、治具的压板或载板在设计时位置一定要准确,不能让产品在测试时把测试板压坏。
3、测试治具的定位要准确,连接器对接要顺畅。
4、测试治具都会有一定设计一个盒子,把测试产品置于里内,在治具设计时一定要保持盒的充足的空间,盒内的布局一定要合理。
5、测试治具预留的接口位置应正确,足够、布局合理。
治具是一个木工、铁工、以及其他一些手工艺品的大类工具,主要是作为协助控制位置或动作(或两者)的一种工具。
功能测试治具是一种用来测试半成品/成品或生产环节中的某一个工序,以此来判断被测对象是否达到了初始设计者目的的机械辅助设备,功能测试治具应用于模拟、数字、存储器、RF和电源电路,针对每一形式需要相对应的功能测试治具。
FCT功能测试治具的分类
1、按操作模式
依操作模式的不同,功能测试系统可以分为手动控制功能测试、半自动控制功能测试、全自动控制功能测试。早期的功能测试基本以手动和半自动为主,即使到现在,对于简单的被测目标(UUT),有时依然采用手动或半自动的当时,这主要是为了简化设计和降低成本。
2、按控制方式
依照控制方式不同,FCT可以分为:嵌入式MCU控制方式、基于PLC控制方式、基于PC控制方式等。嵌入式MCU的特点是执行速度快、操作简单,但这种实现方式的专用性较强不容易扩展。基于PLC的控制方式,其重点在于控制部分,测量功能相对较弱,比较适合以控制为主的场合。基于PC的控制方式目前使用较为广泛,它具有PC机价格低廉、数据处理功能强大、测试程序开发工具丰富等优点。
