D型泵工艺方面
针对泵行业出现而长期未能解决的导叶套在中段中脱销转动或微摆问题，我厂采用预紧装配的办法予以彻底解决。减少了泵的震动和噪音，使泵运行更加平稳安静。主轴周身镀铬后加工，加强了主轴的刚度，延长了主轴寿命，使拆卸更方便。转子整体进行G2.5动平衡试验，运行将更平稳可靠。主轴台阶部位一律采用圆角加工处理，经强度校核，剪切力减少25.4%，轴刚度提高125.4%）。材料方面除主要过流部件采用316L材料外，考虑到配合件和对磨件的情况。对有些零件材料精心搭配，以防止对磨咬合和电化学腐蚀，使拆卸更简单轻松。所有可能接触介质的紧固件均采用不锈钢材料，既保证紧固件的紧固作用，从而使水泵运行可靠，又保证拆卸简单方便。联轴器采用柱销联轴器。

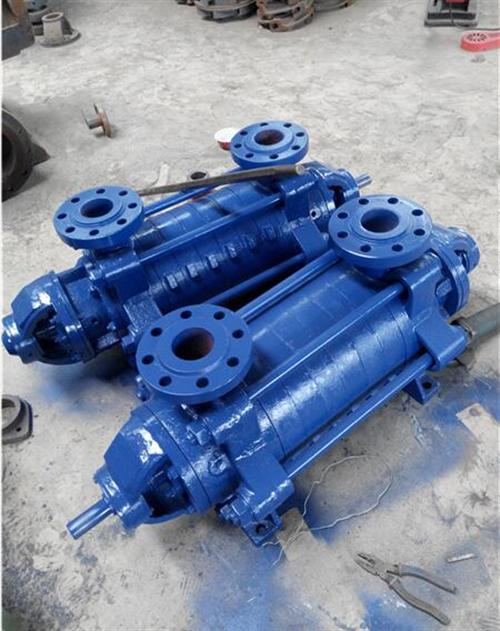

D DG型卧式多级锅炉给水泵概述：
D DG型卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
D DG型卧式多级锅炉给水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。
D DG型卧式多级锅炉给水泵结构型式：
D DG型卧式多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
??泵的进水段、中段、出水段之间的密封面均采用填料密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
D型卧式单吸多级离心泵结构特点及用途简介
主要以D型卧式单吸多级离心泵根据买方要求结构形式为：泵进水口方向为右面水平方向、出水口方向为垂直向上（从电机端看）。卧式、单吸、多级、分段式耐腐蚀抗磨损离心泵。结构性能：选用更先进的水力模型，使该泵实际运行效率提高了3%以上, 从而降低的泵的运行成本费用。针对所输送介质的特点，我厂对多级泵的平衡盘和平衡环的贴合面采用了耐磨损、耐腐蚀和减摩阻涂层；同时采用了降低平衡回水阻力的措施，有效的降低腔室压力，大大提高了轴封的可靠性，减少泄露。多级泵级数较多，轴相对细长，静挠度较大，易出现转子与固定部件相碰的现象，导致运行不稳定，振动噪声增大，易损件过早损坏。为克服此缺陷，我厂在传统设计上加大了主轴设计尺寸，使主轴刚度大大加强，运行更平稳。
