D DG型多级泵强适应性泵高效区宽，能更大范围满足用户要求；另外，我们采取一泵两轮的叶轮配置方式使得泵具有非常好的可选性，能 绝大部分保证用户的工况点都能选到高效范围。 泵进、出口法兰可按照GB、ISO、DIN、BS、ANSI等标准加工。泵壳流道：可进行超滑节能涂层、耐磨耐腐涂层等选择。 输送高温介质可采用CPS-R型结构，泵采用中心支撑、水冷轴承体。轴封系统；可实现填料密封、单端面密封互换，也可按用户要求配置集装式机封、双端面机封以及配置AP1682标准的冲洗系统。 承润滑系统：可采用脂润滑或稀油润滑供灵活选择。 轴承冷却系统：可根据介质温度高低选择自然冷却或水冷却轴承体。轴承体设置测温、测振等监测接口，可方便实现远程查看。06高通用化除泵体、泵盖、叶轮等少数零件外，其余均采用模块化设计，实现了零件的标准化，同轴系的轴承部件、密封部件、 轴套、挡套等均可实现互换，方便实现泵的量产。
结构型式

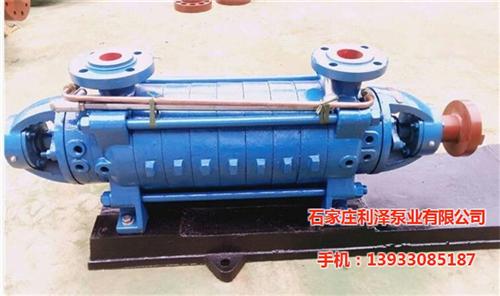

??D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
??旋转方向
??D型多级泵从电机端向泵看为顺时针方向旋转。
??主要零件材质
??D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。
??成套范围
??D型多级泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
多级泵主要由定子、转子、轴承和轴封四大部分组成：
1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。DG型多级泵出、入口均垂直向上。
2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。
3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。
4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。D型泵水封水来源于泵内的压力水。DG型泵水封水来源于外部供水。
5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转D、DG型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于105℃，适用于各种锅炉给水。
