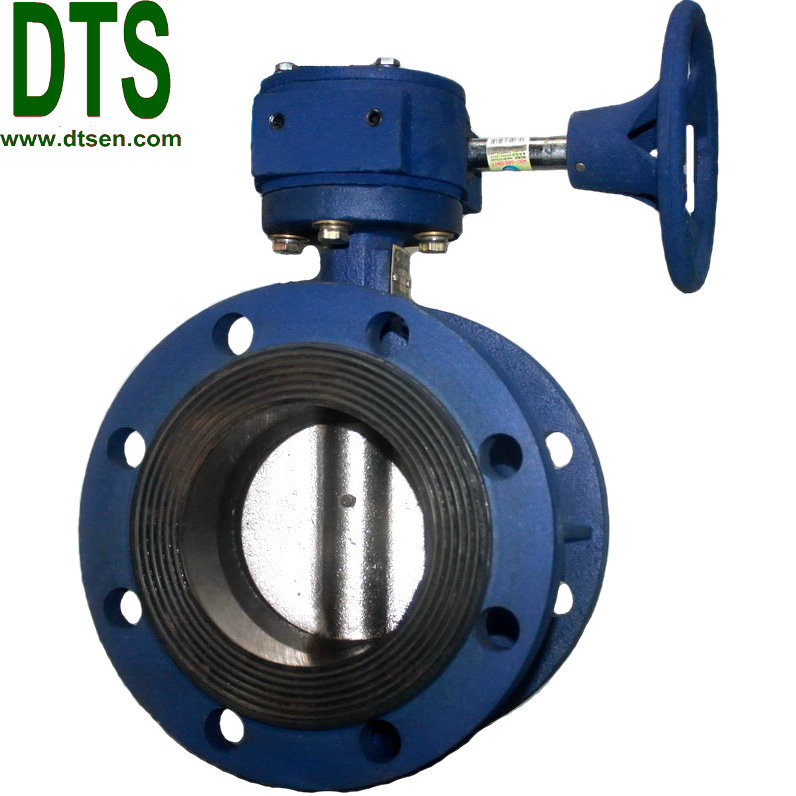

D341涡轮法兰式软密封蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物，且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果，D341涡轮法兰式软密封蝶阀广泛适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
公称通径 |
DN(mm) |
DN50～DN2000 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
窗体底端
|
|
||||||||||
|
D341X-10Z.D341X-10Q.D341X-10C.D341X-10P.D341X-10R |
||||||||||
|
公称通径 |
结构长度（标准值） |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D |
D1 |
D2 |
n-d |
|
DN50 |
2 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
|
DN65 |
21/2 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
|
DN80 |
3 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
4-18 |
|
DN100 |
4 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
|
DN125 |
5 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
|
DN150 |
6 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
|
DN200 |
8 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
8-22 |
|
DN250 |
10 |
165 |
206 |
646 |
270 |
280 |
395 |
350 |
319 |
12-22 |
|
DN300 |
12 |
178 |
230 |
738 |
380 |
420 |
445 |
400 |
370 |
12-22 |
|
DN350 |
14 |
190 |
248 |
781 |
380 |
420 |
505 |
460 |
429 |
16-22 |
|
DN400 |
16 |
216 |
296 |
877 |
450 |
470 |
565 |
515 |
480 |
16-26 |
|
DN450 |
18 |
222 |
320 |
938 |
480 |
490 |
615 |
565 |
530 |
20-26 |
|
DN500 |
20 |
229 |
343 |
993 |
480 |
490 |
670 |
620 |
582 |
20-26 |
|
DN600 |
24 |
267 |
413 |
1131 |
480 |
490 |
780 |
725 |
682 |
20-30 |
|
DN700 |
28 |
430 |
478 |
1476 |
640 |
660 |
895 |
840 |
794 |
24-30 |
|
DN800 |
32 |
470 |
525 |
1533 |
640 |
660 |
1015 |
950 |
901 |
24-33 |
|
DN900 |
36 |
510 |
585 |
1655 |
750 |
860 |
1115 |
1050 |
1001 |
28-33 |
|
DN1000 |
40 |
550 |
640 |
1765 |
850 |
900 |
1230 |
1160 |
1112 |
28-36 |
|
DN1200 |
48 |
630 |
755 |
1995 |
850 |
900 |
1455 |
1380 |
1328 |
32-39 |
|
DN1400 |
56 |
710 |
910 |
2310 |
1000 |
925 |
1675 |
1590 |
1530 |
36-42 |
|
DN1600 |
64 |
790 |
1030 |
2595 |
1000 |
925 |
1915 |
1820 |
1750 |
40-48 |
|
DN1800 |
72 |
870 |
1140 |
2810 |
1100 |
980 |
2115 |
2020 |
1950 |
44-18 |
|
DN2000 |
80 |
950 |
1250 |
3100 |
1100 |
980 |
2325 |
2230 |
2150 |
48-48 |
|
注：若用户需用阀板衬橡胶等特殊要求，订货时请注明 |
||||||||||
