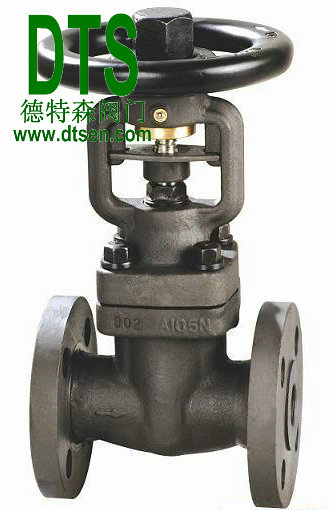

Z41Y锻钢法兰闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的锻钢法兰闸阀，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的锻钢法兰闸阀,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
销钉 |
A276 420 |
A276 304 |
||
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|||
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
润滑垫片 |
A473 431 |
|||
|
18 |
填料 |
Flexible Graphite |
PTFE |
||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
|
CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel; |
|||||
|
|
|
Z41Y德特森闸阀(尺寸图) |
|
DN（mm） |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
|
NPS（in） |
1/2" |
3/4" |
1" |
1 1/2" |
1 1/4" |
2" |
|
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(开) |
197 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
|
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
