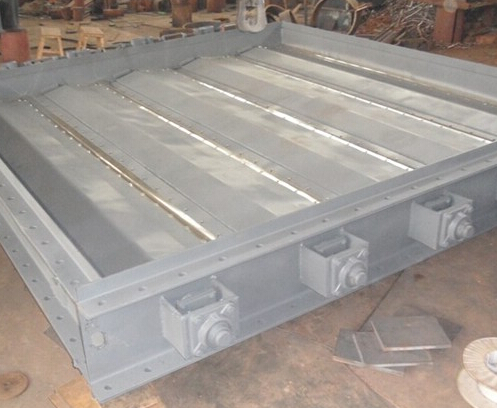

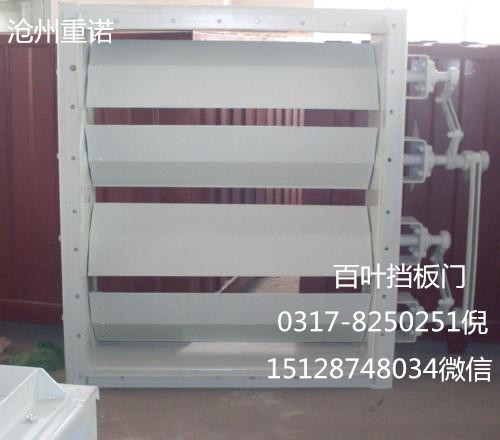

脱硫双百叶窗式挡板阀结构特点
1. 采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2. 风门启闭时间≤60S（可根据用户要求选定）。
3. 外部设计有连杆机构，使数个叶片同步开启或关闭。
4. 双百叶[2]窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5. 双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100%
6. 驱动方式：气动或电动
7. 驱动装置通常采用直联式与风门连接安装。
8. 电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9. 风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。
脱硫双百叶窗式挡板阀外形及连接尺寸
|
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Φd |
轴数 |
执行器 |
Wt/kg |
|
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
3 |
DKJ-310 |
594 |
|
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
3 |
DKJ-310 |
629 |
|
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
3 |
DKJ-310 |
721 |
|
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
3 |
DKJ-410 |
813 |
|
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
3 |
DKJ-410 |
905 |
|
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
3 |
DKJ-410 |
1000 |
|
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
3 |
DKJ-510 |
1080 |
|
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
4 |
DKJ-510 |
1372 |
|
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
4 |
DKJ-510 |
1566 |
|
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
4 |
DKJ-610A |
1951 |
|
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
4 |
DKJ-610A |
2340 |
|
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
4 |
DKJ-610A |
2730 |
|
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
4 |
DKJ-610 |
3075 |
|
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
5 |
DKJ-610 |
3624 |
|
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
5 |
DKJ-610 |
4226 |
|
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |
5 |
DKJ-610 |
4735 |
