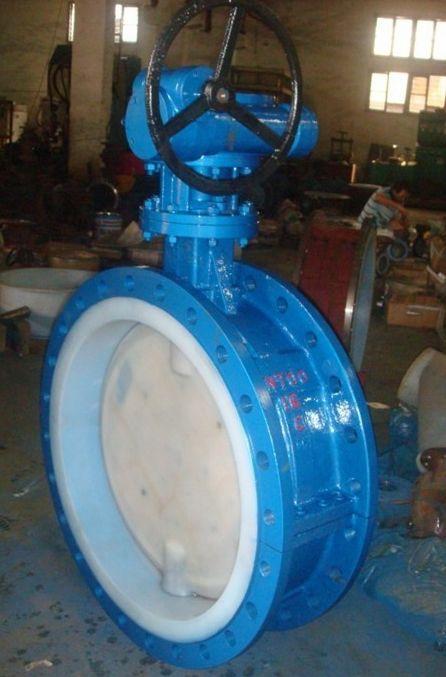

法兰式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为橡胶材质，是安装在蝶板上的。阀体阀座堆焊不锈钢。
工作原理
金属密封阀门的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行程中阀座与密封圈之间的全部磨擦。橡胶软密封蝶阀的设计采用了单偏心结构，与中线软密封不同,蝶板转动大约在20度之后，阀座与密封圈之间迅速脱离，从而减少磨擦。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。
特点
法兰式软密封蝶阀特点
1、设计结构新颖，整体尺寸小，重量轻。
2、蝶板采用双偏心，启闭迅速，操作轻便省力。
3、蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封可靠，易调整。
法兰式硬密封蝶阀具备以下几个特点
1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，
无论在低温和高温的情况下，均具有优良的密封性能。
2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命长。
4、结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。
规格
D41H (D341H D641H D941H)-6C 1.0C 1.6C 2.5C型金属密封蝶阀适用温度≤400℃。
D41X (D341X D641X D941X)-1.6C型软密封阀门适用温度90 - 100℃。
主要规格:
公称通径(mm) DN50-DN2800
公称压力 PN6 PN10 PN16 PN25
最高工作压力MPa 0.6 1 1.6 2.5
密封试验压力MPa 0.66 1.1 1.76 2.75
强度试验压力MPa 0.9 1.5 2.4 3.75
适用介质水、污水、海水、气体、蒸汽、油品及各类腐蚀性介质
软密封介质温度 ≤65℃硬密封介质温度根据阀门材料而定
介质流速 ≤3M/S
