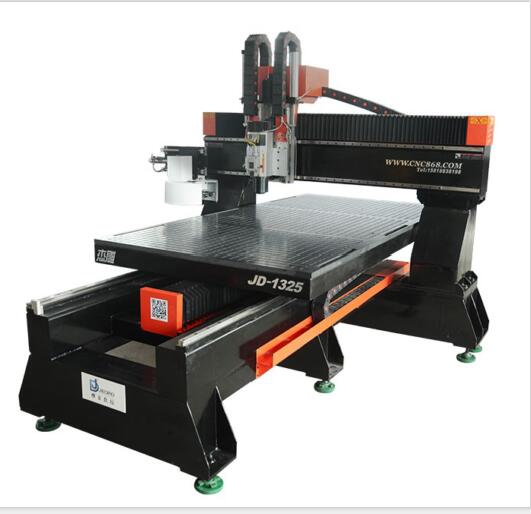

杰雕斗笠式自动换刀加工中心雕刻机
性能特点：
◆采用工业重载无缝焊接结构设计，及焊接结构反变形的有限元法计算，并通过时效退火处理，以保证的强度和刚性。
◆采用定柱式框架龙门，台面移动的传动模式，设备稳定、震动小
◆配置多点触地可调节机脚，方便机器平衡度调整
◆配置台湾进口高精度直线方形导轨，及进口TBI高精度滚珠丝杆，精度更高
◆采用全数字交流无刷伺服，传动力量更大，速度更快
◆配置高频、高功率6.0KW风冷ISO换刀主轴，噪音低、扭力大，跳动率低，切割效率高，产品高光亮
◆标配专业矩阵式真空吸附平台，承载力大，吸附力强
◆独立控制柜，强弱电分离，维护更便捷
性能参数:
|
产品 名称 |
JIEDIAO-1325H-ATC加工中心 |
|
|
机器 性能 |
1、整体焊接机身，经时效回火处理，永不变形 2、高精度台湾原装丝杆，台湾进口方轨，合资英威腾交流无刷伺服，运行平稳 3、原装自动换刀主轴,斗笠式刀库，可选配8—16把 4、千分级自动对刀仪 |
|
|
技术 参数 与 配置 |
适用材料 |
亚克力、铜、铝、非金属材料 |
|
工作范围 |
1300*2500*200㎜ |
|
|
运行速度 |
25米/分 |
|
|
重复精度 |
0.0025MM |
|
|
控制系统 |
上海维宏控制系统NK260（可选新代系统） |
|
|
主轴转速 |
12000—24000 RPM |
|
|
主 轴 |
6.0KW风冷自动换刀主轴（可选意大利HSD风冷主轴） |
|
|
夹头直径 |
Φ3.175Φ6㎜orΦ12.7㎜ |
|
|
驱动电机 |
合资英威腾伺服电机、驱动（Z轴带刹车）可选日本安川 |
|
|
丝 杆 |
Y轴采用台湾进口Φ40MM高精度滚珠丝杆传动 |
|
|
方形导轨 |
X、Y、Z 台湾CSKΦ30MM |
|
|
对刀仪 |
浮动对刀仪 |
|
|
真空泵 |
5.5KW380V水环泵，台面采用工程塑料台面 |
|
|
吸附台面 |
矩阵式真空吸附平台，可自由分区 |
|
|
吸尘罩 |
加大吸尘罩 |
|
|
靠 山 |
安装靠山（左侧，前方2处） |
|
|
重量 |
约3吨 |
|
应用领域：
木工加工、迷你字加工，斜边字加工，亚克力发光字,高端广告字,标识制作加工,。其它可使用行业：建筑模型、塑料及实木模型，乐器三维曲面加工，也适用铜板、铝板上的雕刻及铝制品行业切割加工。
