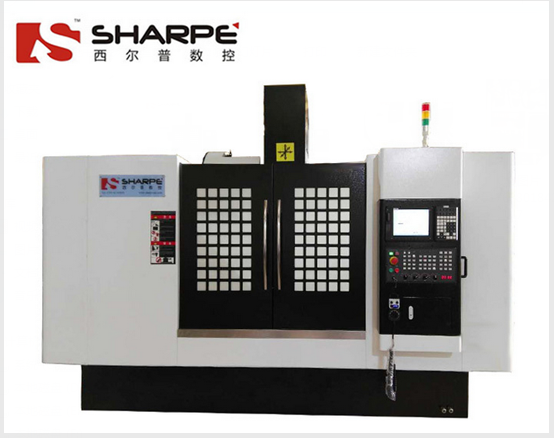

一、VMC1060加工中心刀库
VMC1060加工中心刀库有两种，分别是斗笠式刀库和机械手刀库。我们西尔普现在这款1060的刀库配的是24把圆盘式伺服刀库
二、VMC1060加工中心数控系统
系统选配台湾宝元6800D 四轴系统
三、VMC1060加工中心轴数选配
大部分加工中心都分为三轴、四轴、五轴，不同轴数的VMC1060加工中心价格是相差比较大的。四轴VMC1060至上比三轴贵两万以上，有些使用进口分度头的四轴VMC1060加工中心甚至比普通三轴贵十万以上。
四、VMC1060加工中心电机、主轴
目前我们采用的日本安川大功率伺服电机、台湾普森10000转高速主轴
五、VMC1060L参数表
|
规格/机型 |
单位 |
VMC-1060L |
|
加工范围 |
||
|
X轴行程(左右) |
mm |
1000 |
|
Y轴行程(前后) |
mm |
600 |
|
Z轴行程(上下) |
mm |
600 |
|
主轴鼻端至工作台面距离 |
mm |
120-720 |
|
主轴中心至立柱轨道面距离 |
mm |
650 |
|
工作台规格 |
||
|
工作台尺寸(X轴方向) |
mm |
1200 |
|
工作台尺寸(Y轴方向) |
mm |
600 |
|
工作台最大载重 |
kg |
800 |
|
T型槽 |
mm |
5-18-100 |
|
主轴规格 |
||
|
主轴转速（皮带式） |
rpm |
8000 |
|
主轴马力 |
kW |
7.5-11KW |
|
主轴内孔锥度 |
|
BT40 |
|
进给系统 |
||
|
G00快速进给(X/Y/Z轴) |
m/min |
36/36/30 |
|
G01切削进给 |
mm/min |
1-10000 |
|
刀库系统(OPT) |
||
|
刀库容量 |
pcs |
斗笠式16/刀臂式24 |
|
机器尺寸 |
||
|
机器长度 |
mm |
3200 |
|
机器宽度 |
mm |
2400 |
|
机器高度 |
mm |
2250 |
|
机器重量 |
kg |
6000 |
六、VMC-1060L配置表
|
序号 |
品名 |
产地 |
制造商 |
规格型号 |
|
1 |
主轴 |
台湾 |
/ |
直径150mm.8000rpm |
|
2 |
X轴滚珠丝杆 |
台湾 |
HIWIN、PMI |
直径40mm/螺距12mm |
|
3 |
Y轴滚珠丝杆 |
台湾 |
HIWIN、PMI |
直径40mm/螺距12mm |
|
4 |
Z轴滚珠丝杆 |
台湾 |
HIWIN、PMI |
直径40mm/螺距12mm |
|
5 |
三轴轴承 |
日本 |
NSK、NTN |
丝杆斜角支撑轴承30X62 |
|
6 |
X线轨（滚珠 ） |
台湾 |
力士乐 |
45力士乐 |
|
7 |
Y线轨（滚珠） |
台湾 |
力士乐 |
45力士乐 |
|
8 |
Z线轨（滚柱） |
台湾 |
力士乐 |
45力士乐 |
|
9 |
机身铸件 |
本地 |
/ |
FC-300 |
|
10 |
自动润滑系统 |
台资 |
/ |
YET-C2P2-3L/DT-500 |
|
11 |
联轴器 |
台湾 |
|
28GS D28*D35 |
|
12 |
打刀缸 |
台资 |
|
3500kg |
|
13 |
皮帶 |
日本 |
|
8YU-944 |
|
14 |
皮帶轮 |
台资 |
|
8YU-48T |
|
15 |
刀库 |
台资 |
|
圆盘式BT40-24刀 |
|
16 |
控制器 |
台湾宝元 |
安川 |
5800D |
|
17 |
X/Y伺服电机 |
日本 |
安川 |
3.0KW |
|
18 |
Z伺服电机 |
日本 |
安川 |
4.0KW |
|
19 |
主轴电机 |
埃姆克 |
四川 |
7.5KW |
