一、产品概述：
IH不锈钢化工离心泵是采用国际标准ISO2858-75(E)标准制造的，是国家原机械工业部取代F型泵的更新换代产品，水力模型与国际接轨，先进合理，配用功率大大节能，比原F型泵节能近25%，互换性强，维修方便。
二、产品特点：
1、高效节能：IH型化工离心泵的效率比F型3～5%，是理想的节能产品；
2、轴封：轴封为填料或机械密封，两种密封泵盖可通用；
3、悬架部件：悬架部件采用通用化设计，通用化程度高，可靠性高。
4、材料：主要过流部件选用不锈钢制造，可满足不同介质的输送，使用寿命长。
5、全密封轴：轴上采用密封垫和“O”型圈密封，确保轴不接触介质，提高轴的寿命。采用通用化设计，通用化程度高。
6、IS型清水管道离心泵适用于清水或物理性质类似于清水的其它液体之用，温度不高于80℃，机封采用盘根填料密封，应用同IH化工泵一样广泛，其材质为铸铁。
概 述 IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送腐蚀性的或不允许污染的粘度类似水的液体。泵的进口压力不允许超过0.3MPa。
IH型泵输送介质的温度一般为－20℃～105℃，必要时采取适当的冷却措施，可输送更高温度的液体。

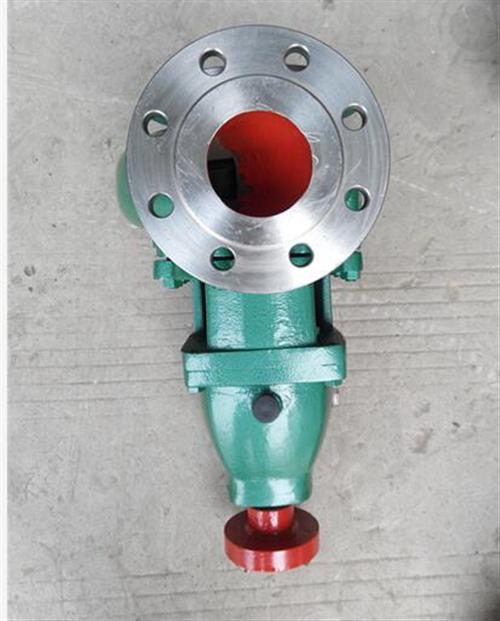

结构说明 IH型化工泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等。
泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。
轴封有填料和机械密封等9种形式，可根据输送介质的性质和生产工艺的要求进行选定。
泵通过加长联轴器与电机联接，从驱动端看，泵为顺时针方向旋转。
