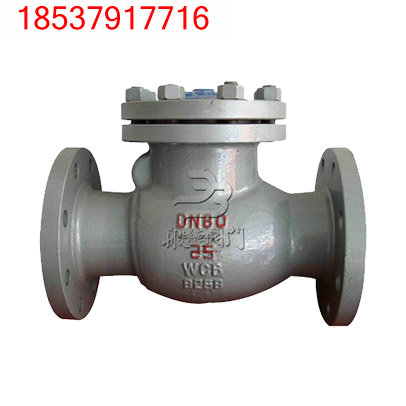

产品介绍:
旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。
产品参数:
主要外形及连接尺寸mm
| 公称压力 | 公称通径mm | ||||||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| 1.6 | L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | ||||||
| H | 134 | 144 | 158 | 176 | 193 | 210 | 233 | 304 | 340 | 382 | |||||||
| 2.5 | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 650 | 750 | 850 | 950 | 1050 | |
| H | 150 | 160 | 175 | 185 | 220 | 248 | 276 | 350 | 410 | 430 | 466 | 560 | |||||
| 4.0 | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 650 | 750 | 850 | 950 | ||
| H | 169 | 175 | 185 | 220 | 248 | 270 | 342 | 410 | 423 | 430 | 447 | ||||||
阀门尺寸以实际为准。
| 零件名称 | 材料名称 |
| 阀体阀板 | 灰铸铁衬聚四氟乙烯 |
| 阀杆 | 铬有锈钢衬聚四氟乙烯 |
| 密封圈 | 聚四氟乙烯 |
结构图:
产品优势:
1、旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。
2、旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。
3、适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
