厂家直销防水闸门质量保证
一、产品用途
用于水文地质条件复杂或有突水淹井危险的矿井中，在井底车场周围及其它需要防水的巷道中，以防水的突然浸入。
二、型号、规格、技术参数
防水闸门按硐口尺寸分为1700×2320和2000×2320两大类；按开启方向分为左、右开启两种形式；按承压不同分为七个压力等级。即两种开启方向各有14种型号、规格，见下表：

压力等级名义承压(MPa) 型号规格图号
低压 1.6 ML1.6/1.7×2.32 B87-371.11(12)
ML1.6/2.0×2.32 B87-371.13(14)
中压 2.5 ML2.5/1.7×2.32 B87-371.21(22)
ML2.5/2.0×2.32 B87-371.23(24)
3.2 ML3.2/1.7×2.32 B87-371.31(32)
ML3.2/2.0×2.32 B87-371.33(34)
4.0 ML4.0/1.7×2.32 B87-371.41(42)
ML4.0/2.0×2.32 B87-371.43(44)
高压 5.0 ML5.0/1.7×2.32 B87-371.51(52)
ML5.0/2.0×2.32 B87-371.53(54)
6.0 ML6.0/1.7×2.32 B87-371.61(62)
ML6.0/2.0×2.32 B87-371.63(64)
8.0 ML8.0/1.7×2.32 B87-371.71(72)
ML8.0/2.0×2.32 B87-371.73(74)

说明：图号中最后1位数字1、3表示左开，2、4表示右开。

三、产品说明
本防水闸门为煤炭工业部武汉煤矿设计研究院设计，产品质量标准和检测标准严格执行MT258-91《ML型薄壳防水闸门》。

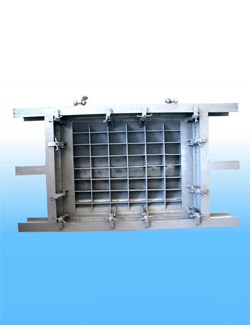

四、产品主要结构
1．门扇为加肋薄壳构件，壳板成型采用整板加热模压工艺。
2．门框为工字形组合框架构件。
3．拉紧方式采用楔形滑块楔紧。
4．门枢采用滚动轴承支撑。
5．密闭方式采用方截面橡胶条密封。
