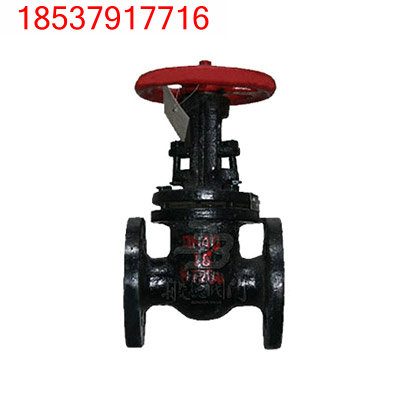

产品介绍
明杆闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,明杆闸阀只能作全开和全关 , 不能作调节和节流。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线使用。
明杆闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
明杆闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
性能特点
1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。
2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。
3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单,结构长度短,制造工艺性好,适用范围广。
技术参数
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作温度(℃) | 适用介质 | |
| 强度(水) | 密封(水) | ||||
| Z44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 水 |
| Z44W-10 | ≤100 |
油品、煤气 |
|||
| 型号 | 公称通径DN(mm) | 尺寸 | 重量(kg) | ||||||
| L | D | D1 | D2 | Z-Φd | H | Do | |||
| Z44T-10 | 40 | 165 | 145 | 145 | 85 | 4-18 | 240 | 135 | 16.5 |
| 50 | 180 | 160 | 160 | 100 | 4-18 | 260 | 180 | 20 | |
| 65 | 195 | 180 | 180 | 120 | 4-18 | 300 | 180 | 25.5 | |
| 80 | 210 | 195 | 195 | 135 | 4-18 | 345 | 200 | 31 | |
| 100 | 230 | 215 | 215 | 155 | 8-18 | 395 | 200 | 47 | |
| 125 | 255 | 245 | 245 | 185 | 8-18 | 478 | 240 | 64 | |
| 150 | 280 | 280 | 280 | 210 | 8-23 | 558 | 240 | 100 | |
| 200 | 330 | 335 | 335 | 265 | 8-23 | 720 | 320 | 144 | |
| 250 | 380 | 390 | 390 | 320 | 12-23 | 845 | 320 | - | |
| 300 | 420 | 440 | 440 | 368 | 12-23 | 990 | 400 | - | |
| 350 | 450 | 500 | 500 | 428 | 16-23 | 1100 | 400 | - | |
| 400 | 480 | 565 | 565 | 482 | 16-25 | 1200 | 500 | - | |
| 450 | 510 | 615 | 615 | 532 | 20-25 | 1300 | 500 | - | |
| 500 | 540 | 670 | 670 | 585 | 20-25 | 1500 | 500 | - | |
阀门尺寸、重量以实际为准。
结构图
