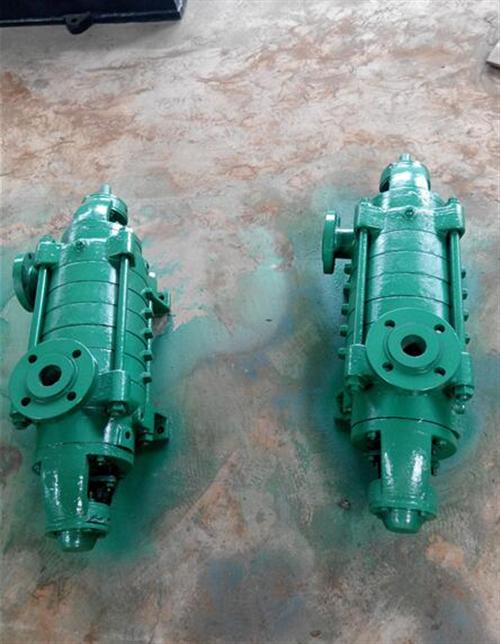

多级泵主要由定子、转子、轴承和轴封四大部分组成：

1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成，有拉紧螺栓将各段夹紧，构成工作室。D型泵一般水平吸入，垂直向上吐出；用于是油田注水时，泵进出口均垂直向上。DG型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成，轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。D型泵水封水来源于泵内的压力水。DG型泵水封水来源于外部供水。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵，泵为顺时针方向旋转D、DG型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于105℃，适用于各种锅炉给水。

D型泵工艺方面

针对泵行业出现而长期未能解决的导叶套在中段中脱销转动或微摆问题，我厂采用预紧装配的办法予以彻底解决。减少了泵的震动和噪音，使泵运行更加平稳安静。主轴周身镀铬后加工，加强了主轴的刚度，延长了主轴寿命，使拆卸更方便。转子整体进行G2.5动平衡试验，运行将更平稳可靠。主轴台阶部位一律采用圆角加工处理，经强度校核，剪切力减少25.4%，轴刚度提高125.4%）。材料方面除主要过流部件采用316L材料外，考虑到配合件和对磨件的情况。对有些零件材料精心搭配，以防止对磨咬合和电化学腐蚀，使拆卸更简单轻松。所有可能接触介质的紧固件均采用不锈钢材料，既保证紧固件的紧固作用，从而使水泵运行可靠，又保证拆卸简单方便。联轴器采用柱销联轴器。

D型泵安装使用

安装

本型泵安装时除满足一般安装技术要求外，还应当注意以下几点：

1、 电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留3－5mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。

注意：确定底板调平，设备水平度良好后再进行灌浆

小心：为使安装成功，联轴器调整必须正确，挠性联轴器不能补偿任何明显的失调。失调可能引起快速的磨损、噪音、振动和对设备的损坏。因此，联轴器必须在所给限度内调整。

小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大

2、 泵与电机轴的中心线应在同一水平直线上。

3、 泵只能承受自身内力，不能承受任何外力。

起动、运行、停车

(一)起动：

警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、 泵起动前应先盘动转子，检查转子是否灵活。

2、 检查电机转向是否与泵的转向一致。

3、 关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。

4、 检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。

5、 起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。

(二)运行：

1、 本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段。

2、 本型泵滚动轴承均有冷却装置，水泵运行前必须将冷却水管连接好。轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，温度不应高于75℃。

警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。

3、 本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值。

4、 泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。

警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。

5、 用户应根据具体情况订出较详细的操作规程。

(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。
