常用的多级离心泵基本结构有水平中开式和节段式或称多级串联式两种形式。水平中开式的结构特点是上下泵体通过轴心的水平剖分面上对接,进出口管、部分蜗壳及流道铸造在下部泵壳体上,检修维护比较方便,维修时不需拆卸泵的管线便可直接取下泵的上壳体。节段式的结构特点是每一级由一个位于扩压器壳体内的叶轮组成,扩压器用螺栓和连杆连在一起,各级以串联方式由固定杆固定在一起,好处是耐压高,不易泄漏,但在维修时必须拆卸进口管道,拆卸装配难度较大。一般认为,水平中开式多级泵比节段式多级泵刚度好,泵振动值低。
吸入室结构,水平中开式多级泵一般均采用半螺旋形,节段式多级泵大都采用圆环形。而每级叶轮的压出室,由于蜗壳制造方便、将液体动能转换为压能的效率高,水平中开式多级泵一般采用蜗壳结构;但由于蜗壳形状不对称,易使轴弯曲,在节段式多级泵中只是限于首段和尾段可以采用蜗壳,而在中段则采用导轮装置来进行一级叶轮和次级叶轮之间的能量转换。
DF型不锈钢多级泵,化工专用多级泵,湖南多级泵厂家,耐腐蚀多级泵
多级泵是离心泵的一种(多级离心泵),也是依靠叶轮的旋转在获取离心力,从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。平衡盘在水泵运行中容易磨损,今天主要介质DF型不锈钢多级泵及高校自平衡ZPDF型自平衡耐腐蚀多级离心泵。自平衡多级离心泵性能参数和老型多级泵相同,不同点是自平衡多级离心泵不需要平衡盘、平衡环能自动达到平衡,做到高效节能。

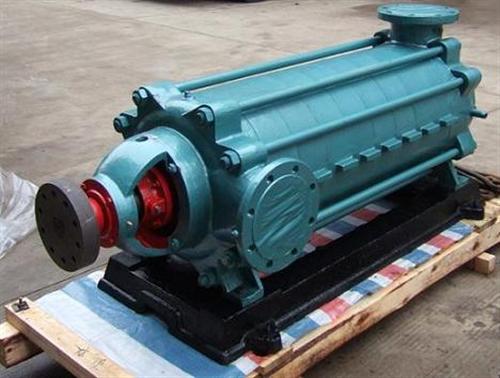

ZDF型不锈钢自平衡多级泵产品用途
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
输送介质
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、ZDF型不锈钢自平衡多级泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
