点胶行业应用：
手机窄边框、Underfill、FPC软板、PCB板点胶、半导体微电子组装、摄像头模组（Lens花瓣固定、VCM点胶等）

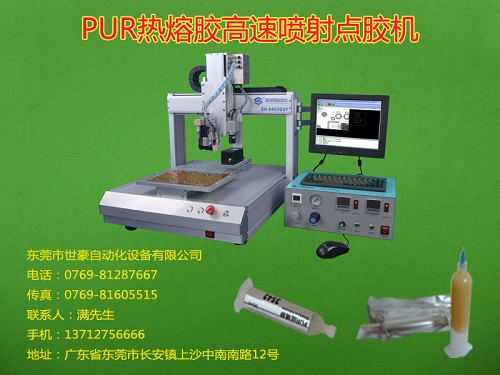

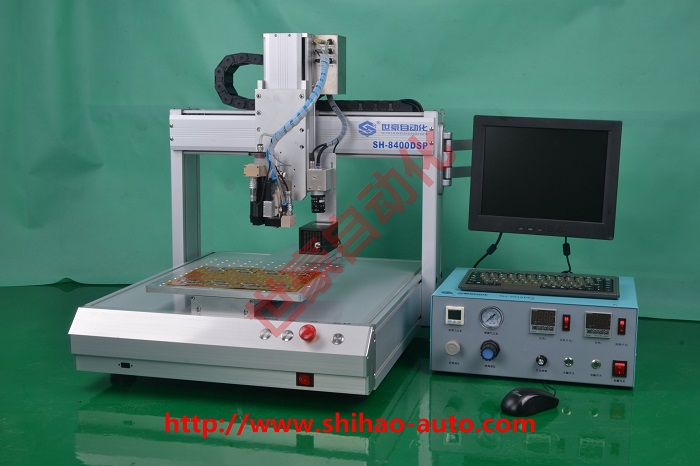

SH-8400DSP是一种非接触式高速喷射点胶机，可增加加热系统，实现对多种流体、胶粘剂的高速及可控容量的喷射点胶，如PUR热熔胶点胶、底部填充胶、密封胶、环氧胶、UV胶、导电胶、银胶、红胶、表面贴装胶、涂覆胶、油墨、硅油、生物酶等等，既能完成百微米级别窄小空间的喷射，也能在指定位置完成0.01毫克级别的精确点胶。
特性优点
1. 非接确式工作原理，极大避免了喷嘴与工件的干涉碰撞
2. 高一致性、尺寸小到5nl ,流动速率可达300g/min(10oz/min)
3. 可加置加热模具块。控制流体粘度
4. 每秒可喷射300点
5. 喷射针嘴最小0.06mm
<五>、高速喷射点胶机—技术参数:
|
型号 |
SH-8400DSP |
|
加工范围(X*Y*Z) |
400 *400 * 100 |
|
最大负载(XY/Z) |
30kg /10kg |
|
最大速度 |
500 mm/sec |
|
定位精度 |
0.01mm/axis |
|
重复精度 |
±0.01 mm/axis |
|
程序容量 |
64G |
|
操作系统 |
WINOOWs XP |
|
传动方式 |
松下交流伺服+精密研磨丝杆+精密双导轨 |
|
运动补间功能 |
3D立体空间任意路径 |
|
控制系统 |
工业PC+运动控制卡+视觉定位系统 |
|
最小喷胶量 |
0.02mg |
|
最大喷射频率 |
250次/秒 |
|
气压 |
0.5-0.7MP |
|
电源 |
AC 90~230V 350W |
|
外形尺寸(长*宽*高) |
620mm *680mm * 620mm |
|
重量(kg) |
60kg |
