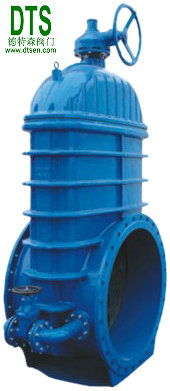

Z45暗杆弹性座封闸阀除具有弹性座封闸阀的优点之外,，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
公称压力：PN10（1.0MPa）～PN25（2.5MPa）

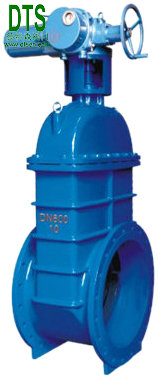

公称通径：DN50mm-DN400mm（DN400mm-DN1200mm建议选择伞齿轮闸阀或者电动闸阀）
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB／Tl7241.6 GB9113
试验标准：GBl3927 APl598
|
序 号 |
名 称 |
材 质 |
|
1 |
阀 体 |
灰铸铁、球墨铸、铁铸钢 |
|
2 |
闸 板 |
球墨铸铁外三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密 封 圈 |
丁腈橡胶 |
|
5 |
阀 盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀 杆 |
不锈钢 |
|
7 |
“0”形密封圈 |
丁腊橡胶 |
|
8 |
止推轴承 |
锡青铜 |
|
9 |
螺 栓 |
不锈钢 |
|
10 |
压 盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮(传动帽) |
铸 铁 |
窗体底端
|
|
|||
|
Z45X-10Q（RVHX-10Q） |
|||
|
公称通径 DN（mm） |
长度 L（mm） |
高度 H（mm） |
重量 （kg） |
|
DN50 |
178 |
245 |
|
|
DN65 |
190 |
270 |
|
|
DN80 |
203 |
300 |
|
|
DN100 |
209 |
320 |
|
|
DN125 |
254 |
365 |
|
|
DN150 |
267 |
420 |
|
|
DN200 |
292 |
540 |
|
|
DN250 |
330 |
670 |
|
|
DN300 |
356 |
695 |
|
|
DN350 |
381 |
805 |
|
|
DN400 |
406 |
845 |
|
|
DN450 |
432 |
1002 |
|
|
DN500 |
457 |
1120 |
|
|
DN600 |
508 |
1270 |
|
|
DN700 |
660 |
1540 |
|
|
DN800 |
720 |
1745 |
|
|
DN900 |
780 |
- |
|
|
DN1000 |
840 |
- |
|
|
DN1200 |
960 |
- |
|
