弯曲机概述
弯曲机是用于对型钢进行弧度加工的机械,并使型钢应用于拱形建筑支护。从工作面受力方式上大致分为拉弯式、多点冲压式、三点顶弯式。工程上应用比较广泛的属三点顶弯式。
弯曲机使用范围

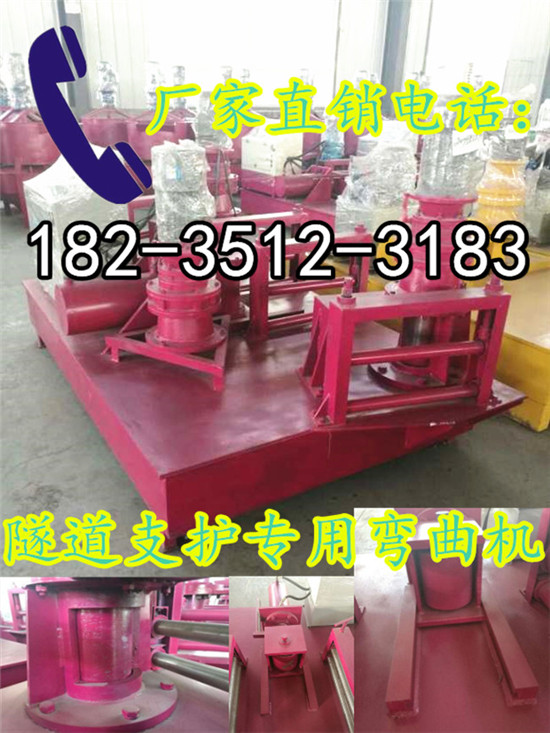

只要需要拱梁承重钢材或者其他弧度钢材的地方就有弯曲机的身影。铁路工程上轨道钢的弯曲、隧道桥涵支护钢架的加工;高速弯道护栏结构钢的加工;顶棚支护钢材的弯曲;矿井矿洞的支护加固钢材加工;水利水电工程钢材的加工等

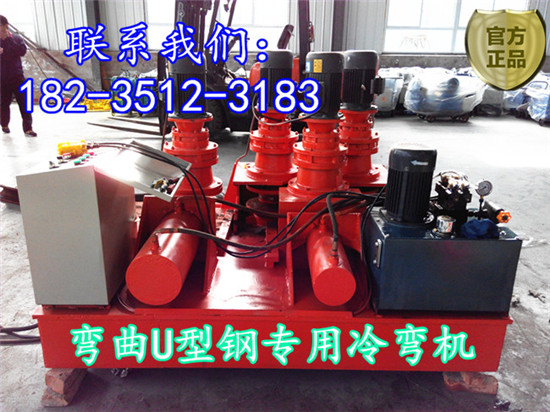

工字钢、槽钢、U型钢、H钢、角钢、C型钢、方钢、圆钢以及一些专用特种型钢的弯曲。其中工字钢弯曲机应用相当广泛。

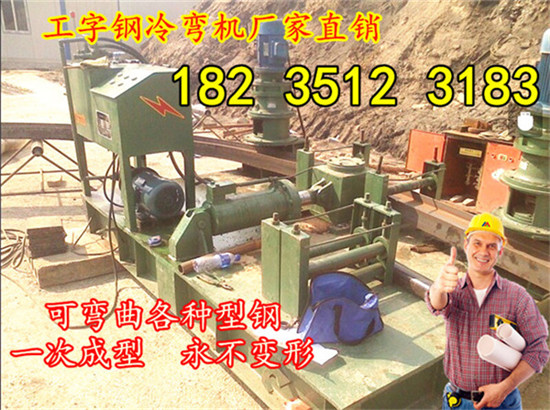

弯曲机结构组成和工作原理
液压冷弯机由两套主电机及减速器组,主动滚轮。被动滚轮及油泵电机,齿轮泵,溢流阀,电磁转向阀工作油缸组成的液压工作站等部件组成。
弯拱机采用三点式,型钢两端从动轮限位,中间靠液压油顶压力逐渐弯曲,顶端独特的设计使得对工件无划伤。
将工字钢放在冷弯机上,与减速带动的滚轮接触后,将压紧手柄进给锁紧,启动电机油泵组,由电动油泵输出的高压溢流阀(可调整所有压力),进入集成块到电缆阀,有电液阀和动点开关(点进,点退)控制油缸工作,工作油缸推进,将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算,油缸推进的长度进程为10mm-15mm,开主电机带动型钢工作,反复操作,达到所需为止。
主要参数
型材规格 |
不限 |
最小弯曲半径 |
≥1.2m |
油缸推拉速度 |
8-15mm/sec |
主动轮转速 |
7-10r/min |
液压系统动力 |
26mpa |
总功率 |
11.5kw |
整机质量 |
2380kg |
万泽锦达冷弯机一次成型,低故障,您的选择,我们的承诺!
一、概述
WGJ系列冷弯机是我厂自主研制的一种多功能型钢冷弯设备,国内首创。主要用于C型钢、工字钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程,使液压操纵系统定位准确,所弯型钢一次自动成型,效率高、操作方便。并且加工精度大,主要应用于隧道,地铁,水电站,地下洞室等。具有传动平稳,压力大等特点,采用编码器定位系统,能准确定位。
二、主要技术参数:
型材规格 |
14-30工字钢 |
最小弯曲半径 |
≥1.5m |
油缸推拉速度 |
8-15mm/sec |
主动轮转速 |
7-10r/min |
液压系统动力 |
25mpa |
总功率 |
11.9kw |
整机质量 |
2380kg |
三、结构组成
液压冷弯供机由两套主电机及减速器组,主动滚轮。被动滚轮及油泵电机,齿轮泵,溢流阀,电磁转向阀工作油缸组成的液压工作站等部件组成。
四、工作原理
将工字钢放在冷弯机上,与减速带动的滚轮接触后,将压紧手柄进给锁紧,启动电机油泵组,由电动油泵输出的高压溢流阀(可调整所有压力),进入集成块到电缆阀,有电液阀和动点开关(点进,点退)控制油缸工作,工作油缸推进,将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算,油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作,反复操作,达到所需为止。
五、弯曲系统
主动滚轮,被动滚轮采用特殊材料,经整体热处理,减少游轮磨损,对工件无划伤,使用寿命更长。

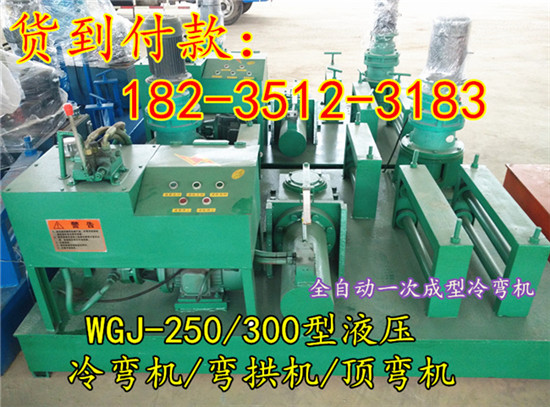

WGJ250型液压冷弯机的液压系统采用先进液压元件,及其独特的液压系统设计,增加了顶出反弹装置,使得顶出能有力,延长使用寿命,避免经常维修。
使用须知:
1.设备安装在坚硬的基础面上,找正,以进给导轨面处于水平位置为准。
2.工字钢必须在水平的工作台上(带有滚动的工作台)工作。
3.使用前必须加油(减速器加30#机油,油箱加46#液压油,以后定期更换新油。
试机:
为保证工作顺利,在开始工作前一定要把机器调试好。
1.检查电源是否正常。
2.检查电机油泵组是否正转。
3.将压力表开关打开,溢流阀调压手轮松开。
4.点动电机,检查旋转方向是否正确。
5.检查电液阀和点动开关是否正常。
6.一切准备工作无误后,启动电机,将油压调至10Mpa,试运行三分钟左右,如果运转正常,准备正式工作。
注意事项:
正确使用设备,认真执行设备维护,遵守安全操作规程,是减少设备故障,延长设备使用寿命,保障安全生产的必要条件,因此设备的操作者及维修人员必须了解设备的结构、性能、维护方法和操作规程。
1.在油箱没有注入油前切勿启动电机。使用前首先检查油箱内的油是否加满,如不足应加满,以防油泵吸空。设备使用的液压油必须经过严格的过滤方可注入油箱,油箱在装油前必须清洗好,一般推荐使用46号或68号抗磨液压油。
2.本设备是用油为介质,必须做好油及本设备的清洁维护工作,以免淤塞或漏油影响使用效果。油液必须保持干净,第一次使用的时间不应超过两个月,更换时,应同时清洗过滤网和油箱,注意过滤网可放在煤油中冲洗,不能用硬刷子刷洗,如油液未变质,在经过过滤后仍可使用。
3.经常检查设备需润滑处是否有堵塞现象。
4.每班工作结束后,请用点动收回油缸。
5.若长期不使用设备,则要在滑动处面上涂上防锈油。
工字钢弯拱机产品售后服务
1、设备出厂保修期12个月(不包括易损件、汽车和柴油机自身的损伤),免费提供损伤配件或整机更换。
2、对司机免费技术培训,达到熟练掌握注浆泵的操作、维护、检修。
3、无偿传授“堵漏注浆工艺、方法”的技术(国家发明保密专利)施工单位即快又好地解决地下工程所遇到的大涌水、工作面快速予注浆,大冒落等技术难题。
4、协助煤矿防治水,火,瓦斯制等设计方案和技术指导。
