龙门式运动平台 可上位机控制龙门平台 小型三轴移动平台

  • 价 格: 面议 /
  • 供 应 地:广东省深圳市
  • 发布公司:深圳市智达自动化设备有限公司
  • 产品型号:X(mm) Y1(mm) Y2(mm) Z(mm)
  • 品 牌:智达
  • 发布日期:2017/2/28 18:54:02
  • 联系人QQ:1370367339 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content

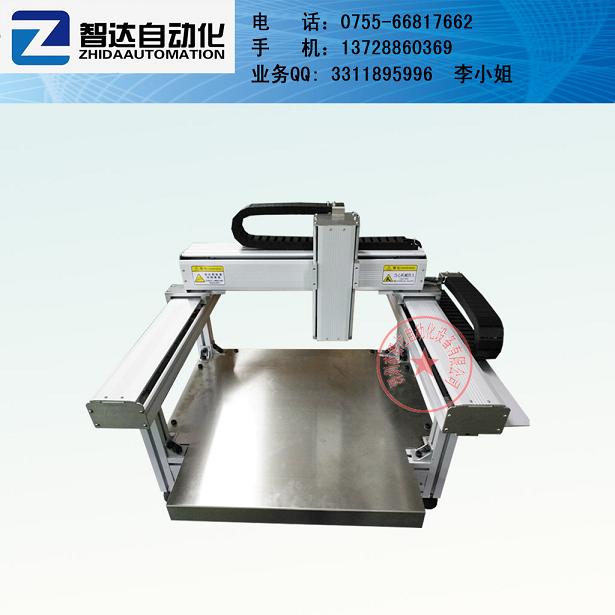

龙门平台21

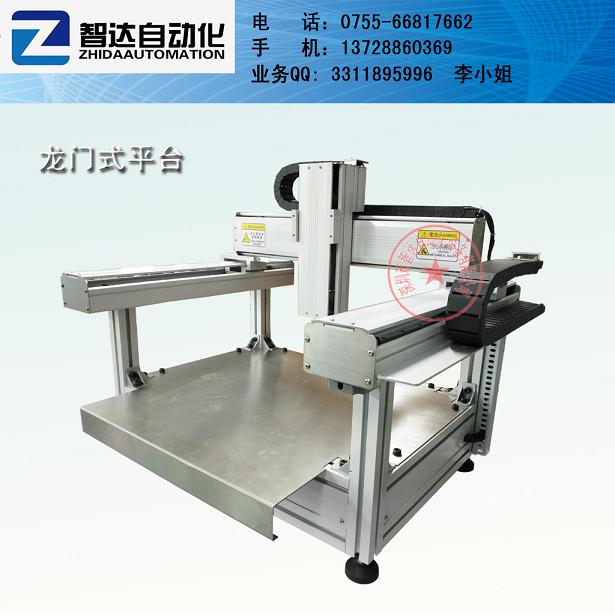

龙门平台41


三轴龙门式运动平台功能特点:
1、采用加厚铝型材设备机身、CNC加工确保装配需要的平面度和垂直度。
2、采用意大利最新工艺的钢丝同步带,彻底解决长期使用后同步带的张紧和松动难题。
3、采用进口品牌耐折带屏蔽电缆,让机器的运行更加无后顾之忧,从根本杜绝断线、缺相等隐患。
4、日本欧姆龙传感器,重型直线导轨搭配日本信浓马达。
5、高速运动作业时非常平滑并且超低噪音。机器底板加厚并且进行绝缘化表面处理。
6、铝合金表面进行不粘胶特殊处理,机器的清洁变得异常轻松。
7、模块化的组装工艺,每个关键部件和关键位置都可单独拆卸,意外损坏部件皆可快速更换。
8、采用金属按钮开关组合,高灵敏度并且耐用。
9.采用日本信浓步进电机,走位精确,耐用。

三轴龙门式平台设计原理和特性:
1.三轴平台高稳定性。
底座是一块5MM厚经过平面处理的钢板,使重心下降,更加稳固;X轴立柱是由两条铸铝构成,刚性强,结构稳定,有力支撑X轴。
2.三轴平台高精度。
X轴选用精密线轨线性模组,采用喷墨打印机打印线条的原理,可以自动补偿皮带松紧,调节预压使导轨和导轮之间的间隙达到“零”,重复定位精度高,不会存在反向间隙。Y轴选用线性模组,和X轴原理保持一致,整体精度高。
3.三轴平台设计周到。
X、Y、Z轴都原配好了限位感应器,减去了客户另配感应器的麻烦。
4.三轴平台高可靠性。
X、Y、Z三轴都采用线性模组,秉承了线性模组的所有特性。导轨主要部分采用特制的高强度、高直线度铝型材,型材内部配有特殊的钢轨保证机械强度并长期保持平行度.
5.三轴平台专业性强。
采用线性模组特别定做的步进马达作为X、Y、Z三轴的运动驱动。
6.三轴平台灵活性强。
可根据客户要求在出厂前打好孔。
7.三轴平台应用广泛。
不仅广泛用于点胶机行业,还可根据客户需求,改装成简易机器人,设计、安装及维护都很简单方便。
8.三轴平台可根据客户工艺需要,设计最适用的机型。
四轴运动平台参数:
型号 X(mm) Y1(mm) Y2(mm) Z(mm) Z轴负载 XY轴负载
ZD-5331 500 300 300 100 5Kg 10Kg
ZD-5441 500 400 400 100 5Kg 10Kg
ZD-5551 500 500 500 100 5Kg 10Kg
三轴运动平台参数:
型号 X(mm) Y(mm) Z(mm) Z轴负载 XY轴负载
ZD-221 200 200 100 5KG 10KG
ZD-331 300 300 100 5KG 10KG
ZD-441 400 400 100 5KG 10KG
ZD-551 500 500 100 5KG 10KG

其他参数:
工作范围X/Y/Z 300×300×100mm(可根据客户要求定做)
最大速度 1000mm/sec
机械精度 ±0.02mm
重复精度±0.02mm
电压:AC220V
功率:360W
重量45kg
