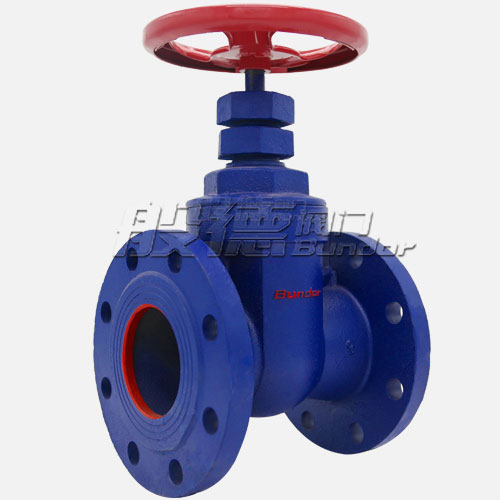

产品介绍
| 零件名称 | 材料名称 |
| 阀体 阀盖 闸板 | 灰铸铁 球墨铸铁 |
| 阀杆 | 碳钢、 黄铜、 不锈钢 |
| 阀杆螺母 | 黄铜 球墨铸铁 |
| 手轮 | 灰铸铁 球墨铸铁 |
|
|
|
| 型号 | 公称通径 | 尺寸 | 参考质量 | |||||||
| Z45T/W-16中部丝扣 | DN | L | D | D1 | D2 | H | b-f | z×Φd | D0 | 重量kg |
| 50 | 178 | 160 | 125 | 100 | 286 | 20-3 | 4×Φ18 | 180 | 6.6 | |
| 65 | 190 | 180 | 145 | 120 | 331 | 20-3 | 4×Φ18 | 180 | 10.2 | |
| 80 | 203 | 195 | 160 | 135 | 375 | 22-3 | 4×Φ18 | 200 | 13.8 | |
| 100 | 229 | 215 | 180 | 155 | 430 | 24-3 | 8×Φ18 | 200 | 18.1 | |
| 125 | 254 | 245 | 210 | 185 | 523 | 26-3 | 8×Φ18 | 240 | 27.7 | |
| 150 | 280 | 280 | 240 | 210 | 592 | 28-3 | 8×Φ23 | 240 | 40.3 | |
| 200 | 330 | 335 | 295 | 265 | 772 | 30-3 | 8×Φ23 | 320 | 61 | |
