产品介绍

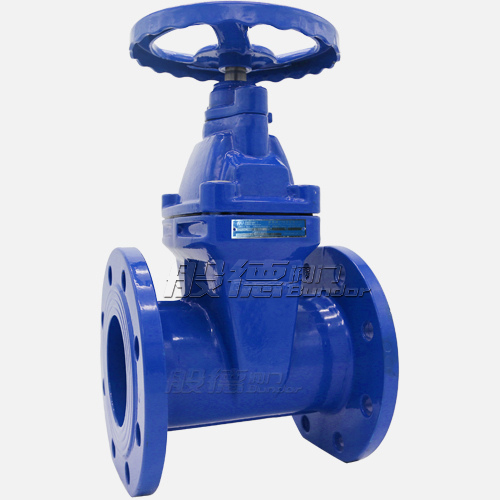

软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。软密封闸阀在管道中一般应当水平安装。
软密封闸阀可广泛应用于自来水、污水、建筑、食品、电力、冶金、轻纺、能源系统等流体管线上使用。
性能特点
1、平底式阀座
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤泥积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。而软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
2、软密封闸阀耐腐蚀
阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈。并可用于污水系统。不易碎裂以往传统铸铁闸阀常因外物击中、碰撞或重叠而造成断裂等现象。
3、软密封闸阀克服了一般闸阀密封不良弹性疲乏、易生锈等缺陷。
4、该阀具有开关轻巧，密封可靠弹性记忆佳及使用寿命长等显著优点。
技术参数
|
DN
|
L
|
D
|
D1
|
D 2
|
b
|
f
|
Z- φ d
|
φ1
|
H
|
|
50
|
178±2
|
165
|
125
|
99
|
19
|
3
|
4-φ19
|
180
|
202
|
|
65
|
190±2
|
185
|
145
|
118
|
19
|
3
|
4-φ19
|
200
|
226
|
|
80
|
203±2
|
200
|
160
|
132
|
19
|
3
|
8-φ19
|
200
|
257
|
|
100
|
229±2
|
220
|
180
|
156
|
19
|
3
|
8-φ19
|
240
|
285
|
|
125
|
254±3
|
250
|
210
|
184
|
19
|
3
|
8-φ19
|
250
|
360
|
|
150
|
267±3
|
285
|
240
|
210
|
19
|
3
|
8-φ 2 3
|
280
|
404
|
|
200
|
292±3
|
340
|
295
|
265
|
20
|
3
|
8-φ 2 3
|
320
|
510
|
|
250
|
330±3
|
395
|
350
|
319
|
22
|
3
|
12-φ23
|
320
|
610
|
|
300
|
356±3
|
445
|
400
|
370
|
24.5
|
4
|
12-φ23
|
400
|
690
|
|
350
|
381±3
|
505
|
460
|
429
|
26.5
|
4
|
16-φ23
|
450
|
780
|
|
400
|
406±3
|
565
|
515
|
480
|
28
|
4
|
16-φ28
|
500
|
900
|
