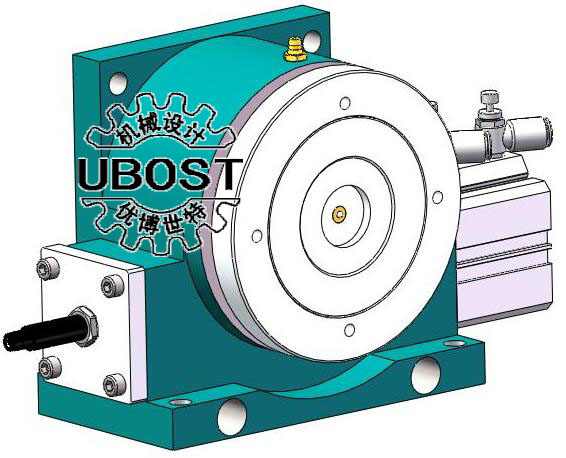

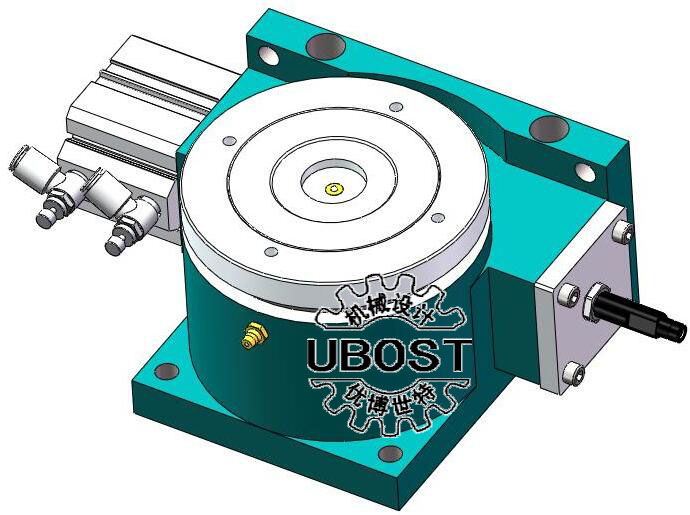

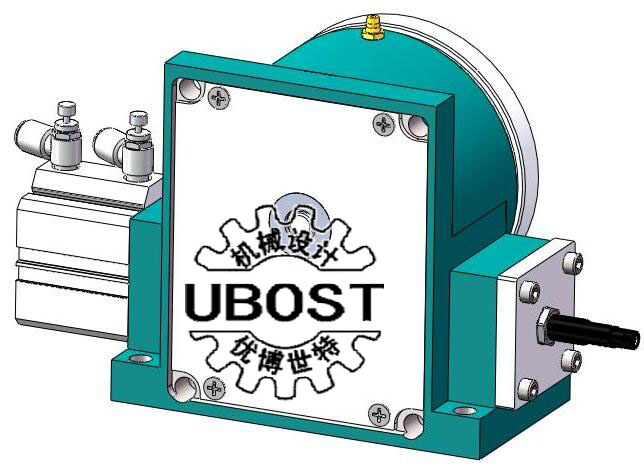

Q140型立卧顺逆时针四合一通用气动分度盘
Q型气动分度盘具有如下特征：
★ Q型气动分度盘为通用型系列：立式、卧式、顺时针、逆时针、等分度数可调配。
★ 操作控制简单，只要有空压信号或电气信号配合控制回路，整套即可使用。
★ 分度盘运动状态时，分度盘面依照工艺需求分割等分旋转，盘面无须升降。
★ 反应速度快，可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数控加工或其他工作机配合，形成自动生产、加工、组装。
★ 其等分工作位数可调整简单，标准等份数为4、6、12等。特殊分割等分数可定制，如：2、3、5、7、8、9、10、11、13、14、15~200等多种；旋转盘面可与根据工艺需要在360度范围内，顺时针或逆时针方向依次转动。
★ 油压缓冲消除惯性设计，无移位现象产生。
选型指南：
1、 编号说明：
说明：以上四种安装方式，通过调整组装行式可以通用，不需更换配件，为用户提供灵活性更大。
2、气路安装说明：
①、将手动阀或电磁阀进气口接到气缸的进气口，手动阀或电磁阀的回气管接气缸到回气口。
②、按通气源，开通手动阀或电磁阀，使进气管通气，气缸前行到达锁紧状态，如装有磁环到此锁紧碰磁性开关灯会亮起。
③、加工完毕，改变阀门进气方向，此时在压缩空气从回气口进入气缸，推动气缸回退，如装有磁环，此时；回退磁性开关会亮起。
④、等待下组指令，重复1-3次动作。
3、控制方法
①、操作控制简单，只要有空压、油压、信号或电气信号配合（电磁阀、PLC）控制回路，整套即可使用。精度正负15秒，（0.02高速的精度）不会有误差生成。
②、分度盘运动状态时，分度盘面依照工艺需求分割等份旋转，盘面无升降起伏变化。
③、反应速度快，可与攻牙机、钻床、铆钉机、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合，形成自动生产、加工、组装。
④、其工作位调整简单，标准等份有4、6、8、12、24、48等，特殊分割可另行制造 分度盘旋转盘面可根据工艺需要在360°范围内，顺时针或逆时针方向依次转动。
⑤、负载后惯性大时，亦无移位之现象。
4、分度盘电气图
①、当电磁阀不通电时，压缩空气以P端口进入阀体，从B口出，经过气缸接头，进入气缸尾端。气缸活塞前端空气经A口限出式调速阀，回到阀体，经消声口排入空气。
②、气体推动气缸活塞前进，带动棘轮转动，到位后，气缸锁紧转盘，此时可进行相关的加工处理。
③、加工完成后，电磁阀得电，阀体内部切换气体流动方向，压缩空气经P口进入阀体，从A口出，经过限出式速度控制阀，进入气缸前端。气缸活塞尾端前端空气经B口，回到阀体，经消声口排入空气。
④、气缸活塞后退到位，准备进入下一个循环周期。
