产品分类：蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。蝶阀按密封形式可分为软密封型和硬密封型两种。软密封蝶阀一般采用橡胶环密封，硬密封蝶阀通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

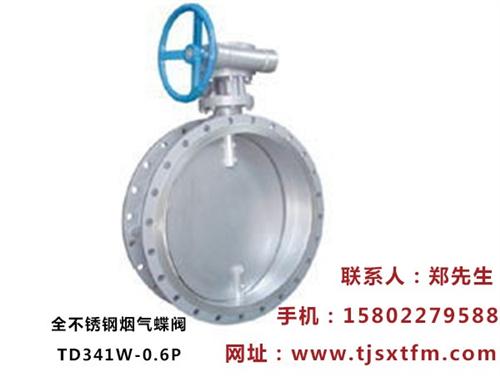

蜗轮传动对夹式硬密封蝶阀型号：D373H口径：50～2000mm压力：0.6-2.5MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 手柄操作通风蝶阀型号：TD41W口径：150～800mm压力：0.05MPa材质： 介质：冷热风、烟气 蜗轮传动通风蝶阀型号：TD341W口径：300～4000mm压力：0.05MPa材质： 介质：冷热风、烟气 气动通风蝶阀型号：TD641W口径：300～4000mm压力：0.05MPa材质： 介质：冷热风、烟气 气动硬密封蝶阀型号：D643H口径：50～2000mm压力：0.6-2.5MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 对夹式气动软密封蝶阀型号：D671X口径：50～2000mm压力：0.6-1.6MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 气动对夹式硬密封蝶阀型号：D673H口径：50～2000mm压力：0.6-2.5MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 电动通风蝶阀型号：TD941W口径：300～4000mm压力：0.05MPa材质： 介质：冷热风、烟气 电动硬密封蝶阀型号：D943H口径：50～2000mm压力：0.6-2.5MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 对夹式电动软密封蝶阀型号：D971X口径：50～2000mm压力：0.6-1.6MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体 电动对夹式硬密封蝶阀型号：D973H口径：50～2000mm压力：0.6-2.5MPa材质： 介质：水、空气、天然气、油品及弱腐蚀性流体

品选用要点

1、蝶阀主要控制参数为规格尺寸。

2、蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。

3、可手动、电动或拉链式操作，可90°范围任意角度固定。

4、由于单轴单阀板，承受力有限，在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。

5、电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。

蝶阀技术    蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

蝶阀在运用过程中的知识论述

30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。蝶阀与闸阀相比有开闭时间短，操作为矩小，安装空间小和重量轻。以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。

橡胶密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。为此，现在国际上又开发金属密封蝶阀，气蚀区减小，近几年我国也开发了金属密封蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。

一般密封座的寿命在正常情况下，橡胶15年-20年，金属的80年-90年。但如何正确选用则要根据工况要求。
