阀轴填料
①由于管网中的阀门,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;
②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;
③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;
④填料若需更换,阀门设计应考虑能有水压的状况下更换的措施。
阀门的操作机构
阀门操作时的启闭方向,一律应顺时针关闭。 由于管网中的阀门,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。
为了便于一个人的启闭操作,在管道工压状况下,大启闭力矩宜为240N-m。 阀门启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮的阀门不适用于地下管网。
变速传动箱
1、箱体材质及内外防腐要求与阀体原则一致。
2、箱体应有密封措施,箱体组装后能承受3米水柱状况的浸泡。
3、箱体上的启闭限位装置,其调节螺帽应在箱体内或设在箱外,但需专用工具才可作业。
4、传动结构设计合理,启闭时只能带动阀轴旋转,不使其上下窜动,传动部件咬合适度,不产生带负荷启闭时分离打滑。
5、变速传动箱体与阀轴密封处不可连接成无泄漏的整体,否则应有可靠的防串漏措施。
6、箱体内无杂物,齿轮咬合部位应有润滑脂保护。

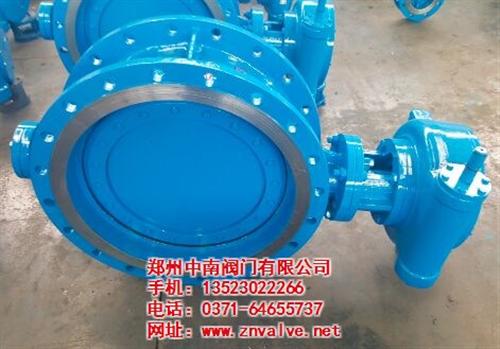

电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有:法兰式和对夹式,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
电动调节蝶阀安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。
强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式;按密封形式可分为软密封型和硬密封型两种;软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
