履带式抛丸机属于抛丸机的一种产品，其利用高速回转的叶轮，将弹丸抛向滚筒内连续翻转的工件上，达到清理的目的。
该抛丸机适合对各行业中的小小型铸件、锻件、冲压件等进行抛丸除锈、去除氧化皮和表面强化，特别适用于不怕碰撞的零件的表面清理及强化。铸件经过抛丸清理，加工面便于下道机械加工工序，不但可节省加工时间，而且可保护机床和刀具不受损坏；非加工面涂漆后，经久不脱，提高产品使用寿命和外观质量。
履带式抛丸清理机工作原理：在清理室中用加料机构加入不超过规定数量的工件。机器启动后，工件被滚筒带动翻转，同时由抛丸机抛出的高速弹丸形成弹丸束，均匀地打击在工件表面上，使其得到清理。抛丸清理完毕后，通过反转履带，即可将工件从滚筒内卸出到卸料机构上，故该抛丸机特别适合集成到自动化生产线上。 抛出的弹丸及砂粒经钢履带的间隙或橡胶履带上的小孔，流入底部的钢板网过筛，经螺旋输送器送入提升机内，再到分离器中进行分离。粉尘由风机吸送到除尘器中过滤，清洁空气排入大气中，布袋上的灰尘经反吹旋喷落入除尘器底部的集尘箱中，用户可定期清除，废砂由废料管流出以便回用。丸砂混合物由回用管收回进入室体，待分离器分离后再回用，干净的弹丸经由供丸系统的电磁供丸闸门进入抛丸机再次抛打工件。

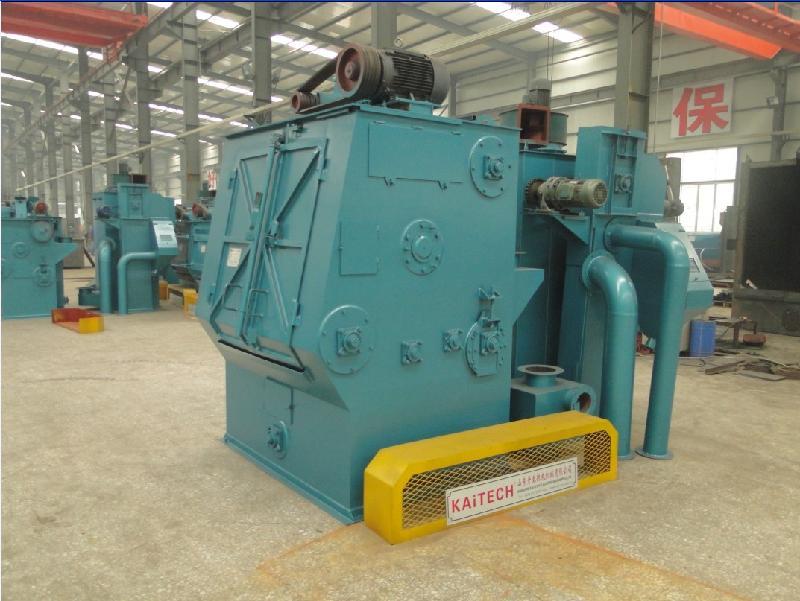

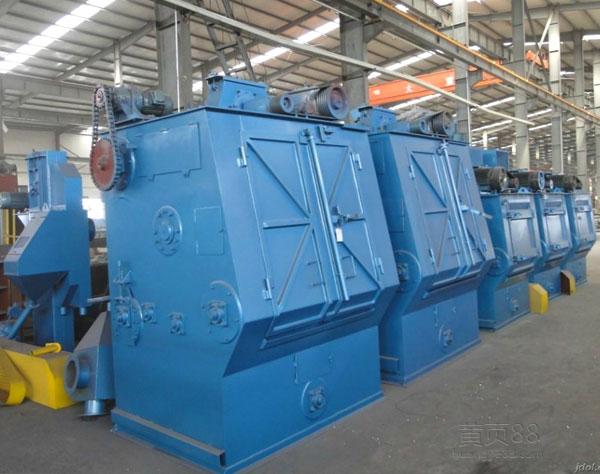

产品名称：履带式抛丸清理机
产品技术参数：
|
名 称 |
履带式抛丸清理机 |
履带式抛 |
履带式抛丸清理机 |
||
|
Q326C |
Q3210 |
Q15GN |
||
|
滚筒直径 mm |
|
|
|
||
|
滚筒内长 mm |
|
|
|
||
|
端盘直径 mm |
φ 600 |
φ 1000 |
φ 1092 |
||
|
工作容积 m3 |
0.11 |
0.4 |
0.43 |
||
|
工件单重 kg |
10 |
30 |
227 |
||
|
工件尺寸 mm |
L=600 |
L=900 |
L=1000 |
||
|
装载量 kg |
200 |
600 |
1362 |
||
|
抛丸量 kg/min |
100 |
250 |
480 |
||
|
抛丸器功率 KW |
5.5 |
15 |
30 |
||
|
提升量 t/h |
8 |
16 |
30 |
||
|
分离量 t/h |
8 |
16 |
30 |
||
|
总通风量 m3/h |
2000 |
3500 |
5300 |
||
|
总功率 KW |
9.97 |
24.57 |
41.8 |
||
|
机器外型尺寸(长×宽×高)mm |
1300×1210×3450 |
1620×1780×4980 |
4597×3262×5709 |
