ISG型立式管道热水（高温）泵广泛应用于供输送清水及物理化学性质类似于清水的其他液体之用，楼宇生活给水，自来水管网增压，工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套。ISG型立式管道油泵，供输送汽油、柴油、煤油等石油产品。ISG型立式管道化工泵供输送不含颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金电力、造纸、食品制药和合成纤维等部门。产品特点编辑ISG型立式管道泵[1]  的产品特点：该泵为立式结构，体积小，外形美观，占地面积小，节省建筑费用。该泵安装维修方便，无须拆动管路系统。管路的布置要求根据实际要求采用泵的竖排和横排安装。叶轮直接安装在电机的加长轴上，轴向尺寸短，泵运行平稳，振动噪音低。可根据使用的（流量和扬程）要求采用泵串、并联的安装方式。该泵的进出口相同，且为同一中心线布置，简化管路，节约费用。

主要用途

　　1、ISW型系列立式直联离心泵，供输送清水及物理性质类似于清水的其他液体之用。使用介质温度80℃以下，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输水，采暖浴室等冷暖水循环增压及设备配套等。

　　2、ISWR立式直联热水循环泵，适用于能源、冶金木材加工，化工纺织造纸及饭店浴室宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用温度120℃以下。

　　3、ISWF耐腐蚀离心泵，供输送不含固体颗粒，具有腐蚀性粘度类似水的液体。，适用于石油化工冶金电力造纸食品制药等部门，使用温度不超过120℃。

1产品概述

ISW、ISWR、ISWH、ISWD、ISWRD、ISWHD、ISWYD系列卧式单级单吸管道离心泵（简称管道清水泵）根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和国家管道离心泵标准JB/T53058-93进行设计制造的节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。[1]

2产品特点

泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动，不同材质的硬质合金密封，保证了不同介质输送均无泄漏，结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。维修方便，更换密封、轴承、简易方便。系列流量范围1.5～2000m3/h，扬程范围5～125m

3产品用途

（1）管道清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度≤80℃。

（2）ISWR卧式热水泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。ISW型使用温度T≤120℃。

（3）ISWH卧式化工泵，供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体，适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门，使用温为-20--－120℃。

（4）ISWB卧式管道油泵，供输送油、煤油、柴油等油类产品或燃、易爆液体，被输送介质温度-20－120℃。

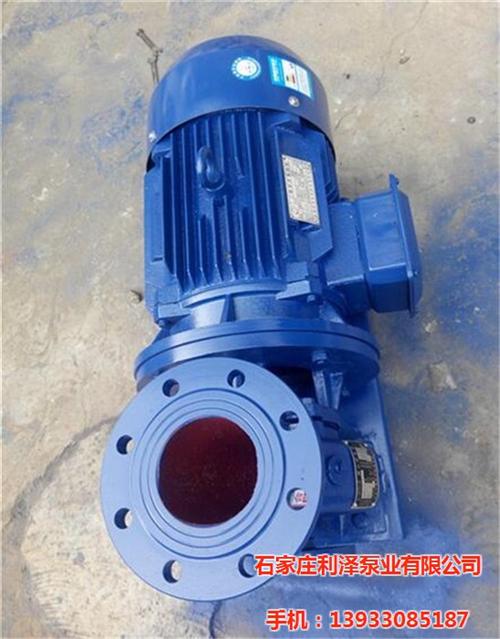

ISG立式管道泵——立式结构的单级单吸管道泵，采用离心式输送原理，是在老式管道泵基础上多次技术更新的升级产品。ISG管道泵进出口在同一直线上且口径相同，占地面积小。ISG泵在加长的电机轴上安装叶轮，轴向尺寸短，运行平稳、噪音小，无泄漏。SG泵采用高品质耐磨耐高温机械密封、钛合金密封环，确保水泵的操作稳定性及使用寿命。

ISG立式管道泵适用范围非常广，可以用于清水或者类似于清水的流体输送，也可以输送汽油、柴油、煤油、高温液体和其他化学流体等，是管路增压的泵类产品。

ISG管道泵型号意义：

ISG200-400(I)C

ISG— 立式管道离心泵

200— 口径DN200（mm）

400— 叶轮直径（mm）

I—   扩流道型

C—   叶轮切割程度（C代表叶轮外圆直径）
